Tout ce qui a été posté par nikopolal
-
Merci @sonkenn toujours des réponses au TOP ?
-
Salut @sonkenn je ressors un vieux post au sujet des écrous, justement pour les changer...c'est du M12 à bride en filetage 1.25 ou 1.50, qu'as-tu mis finalement pour les maintenir en place ? Nilstop, frein filet ou autre ? Merci
-
Y a qu'à demander ? , fichiers des platines originale et CB V2 en version 3D.stl ép.5mm PS: si tu veux faire une commande commune si les platines de la DT3 sont de même épaisseur pour du carbone CNC. platine d'étrier DTU 3D.stl platine d'étrier DTU V2 3D.stl
-
Chose promise, chose due avec un grand merci à @sonkenn pour les dimensions..voici les fichiers de la platine DTU originale et d'une version type carbonrevo V2 (percement 7mm plus bas que l'original) au format .DXF. platine d'étrier DTU original.dxf platine d'étrier DTU carbonrevo V2.dxf
-
Merci beaucoup@sonkenn, c’est impeccable...je mettrai mes fichiers en partage et vais réfléchir à une version Magura ;-)
-
Pas de soucis il n’y a pas de rush non plus...;-) bonne fin de soirée merci beaucoup.
-
Merci@sonkenn tu as tout as fait raison, si tu as le temps de me les donner, je suis preneur également ;-) ainsi que le diamètre de ces trous..
-
Est-ce que quelqu'un a déjà eu le manuel de la ST2060 en main ? j'imagine que ceux qui roule déjà avec Oui. Le voici en pdf. Manual for ST-2060.pdf
-
LOL, pas faux. Pour reprendre une citation de Baudelaire " Ce qu'il y a d'enivrant dans le mauvais goût, c'est le plaisir aristocratique de déplaire." ?
-

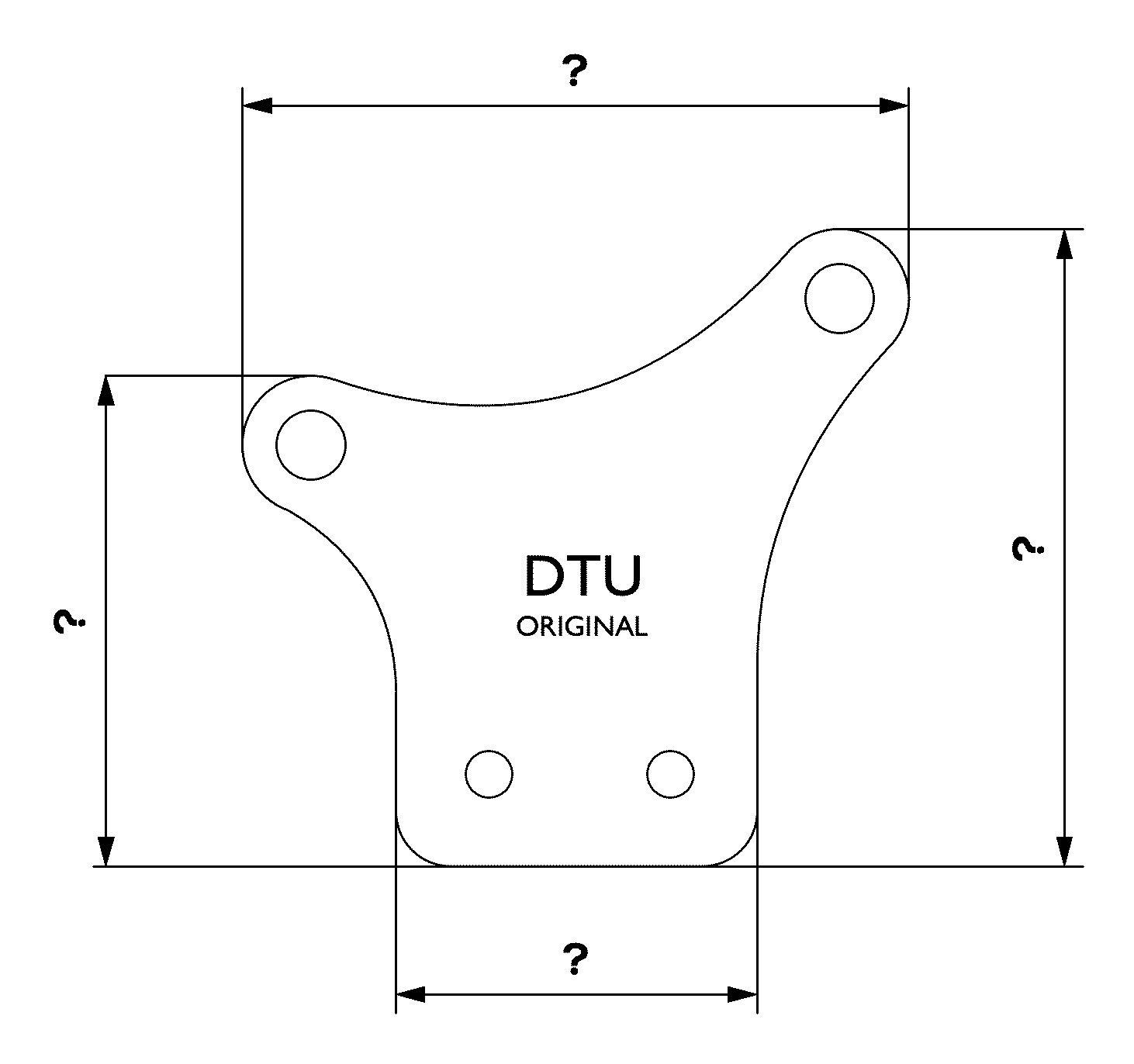

Pour ma part j'ai besoin en urgence d'un scan et dimensions de platine originale d'étrier de DTU, afin d'aboutir un projet de platine réglable. Merci.
-
Bonjour à tous, nous sommes nombreux à avoir comme projet de customiser, adapter telle pièce d'une trott sur une autre, avoir besoin d'un plan ou fichier de découpe, sans trouver de réponse parce que posté sur un topic pas adapté. Je propose ici une grande foire aux infos des dimensions, entre axes, épaisseurs, scan de pièce et échange de fichiers afin d'aider la communauté dualtron et consorts à améliorer, personnaliser nos bolides..sans dépenser des blindes chez carbonrevo et autres marchands de custom...soyons open source, aidons nous.
-
On devrait faire un topic sur les dimensions de pièces Dualtron, pour ma part pour finaliser un projet de platine d'étrier de frein DTU réglable en carbone, j'aurais besoin au mieux d'un scan à l'échelle 1 et confirmation des dimensions et épaisseur qui je crois est de 5mm. je partagerai un fichier d'édition à qui voudra bien me fournir ces précieuses informations. Merci.
-
Voici une annonce intéressante que je viens de trouver sur Leboncoin : https://www.leboncoin.fr/vi/1563820483.htm 2700 quasi neuve 189km sur le boncoin à Paris, vendeur pro et garantie.
-
Bravo Ben, le groupe est constitué mais c'est sur Telegram ?
-
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
Si tu n’es pas contre m’envoyer un scan de ta platine de dt3 et m’en donner l’épaisseur, cela m’intéresse, je développe une gamme d’accessoires custom pour dualtron et il me manque un certain nombre d’info, pareil pour ton deck lorsque tu auras fini avec le pied à coulisse... pour ce qui est de la production de ces platines on peut peut-être se regrouper pour faire une commande commune à Best Carbon sur AliExpress qui fait la découpe CNC..pourquoi par pour un deck si on arrive à être suffisamment nombreux pour que cela soit rentable. -
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
Il y’a une technique imparable si vous voulez des fichiers au cordeau au bon format avec position des percements, respect des courbes, etc pour avoir un fichiers nickel pour la production pour pas un rond, c’est de tracer le contour de vos Decks et platines pour ta DT3, et la Thunder de@HTR également sur une feuille de même dimension, et de me l’envoyer par courrier même pliée pour rentrer dans une enveloppe, j’ai un scanner de grand format et bosse sur un soft de dessin industriel bien meilleur que fusion...contactez moi en MP si vous êtes intéressés et je vous donne mes coordonnées.. Mais effectivement on s’égare du sujet de ce topic ;-)- 80 réponses
-
- 1
-
-
- dualtron ultra
- freins
- (et 1 en plus)
-
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
Le problème du deck carbone, à ces dimensions c'est non digeste comme prix, 150€ pour une plaque de 600x600 en 2mm pour 1 seul deck sans découpe, ça devient intéressant pour 4 decks sur une plaque de 1000X1000 en 2mm, 98€/pièce à l'adresse de @sonkenn -
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
Prends les côtes longueur, largeur hors tout au millimètre et je t'envoie un dessin aux bonnes mesures. -
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
Pareil, si tu as une Thunder, un scan ou aplats et dimensions de la platine d'étrier me serait fort utile aussi pour développer une version custom de celui-ci. -
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
Je peux te l'envoyer mais cela ne sera pas au millimètre, à vérifier donc sur pièce avant édition, car je ne connais pas les dimensions exactes du deck, si tu les connais j'adapterai le dessin en fonction.
-
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole

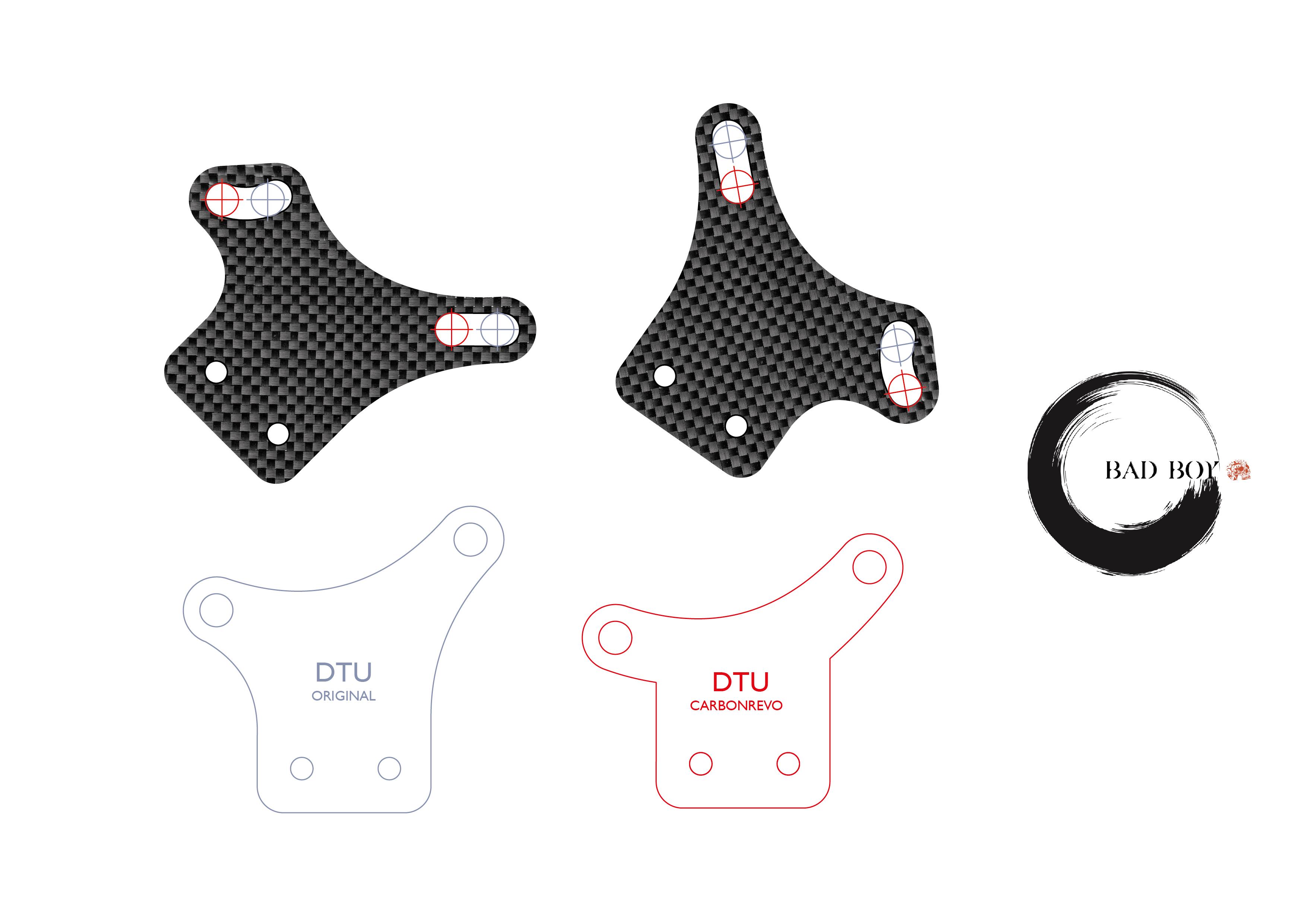

Voilà une esquisse d'une platine de DTU comme je l'imagine et permettant un réglage multiple pour disque de 160 à 180. La position des cercles bleus sont ceux de position de la platine originale, en rouge la version plus serrée sur disque de 160 de la nouvelle platine carbonrevo pour DTU. Merci aux afficionados de la DTU de bien vouloir me dire ce que vous en pensez, les réglages pour 180 vous paraissent-il suffisant ? ces esquisses sont faites sur la base d'une photo, si l'un d'entre vous pouvait me donner les dimensions à l'échelle à plat de la platine originale cela m'aiderait grandement à la réalisation de mon projet. Je vous en ferai profiter avec un fichier d'édition CNC. Merci d'avance.
- 80 réponses
-
- 2
-
-
- dualtron ultra
- freins
- (et 1 en plus)
-
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
Et encore carbonrevo est très largement perfectible...pas ou peu de réglage possible en tout cas pour la version DTU...et des tarifs prohibitifs comme d’habitude ;-) -
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
LOL...absolument d'accord @helyxir il n'est pas impératif d'aller dans la sophistication, le bon sens et les outils classiques ça marche aussi...;-) perso je n'utiliserai pas de soft de 3d pour faire ces pièces, juste un soft de dessin classique pour faire un profil 2D me permettant de faire les découpes via une machine CNC, la technologie existe quand on y a facilement accès ça peut même remplacer deux mains gauches ? -
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole
Tu as tout à fait raison @helyxir bien que ce ne soit pas à tout prix, pour des petites pièces comme les platines d'étrier de frein, le carbone est assez rentable et plus facile de mise en oeuvre à l'échelle artisanale, une feuille ±125x75 mm en 5mm coûte aux alentours de 8€; 20€ pour du A4 sur aliexpress, pour ma part la découpe CNC et gravure peanuts, le carbone reste brut..L'alu nécessiterait au mieux une anodisation même artisanale ou une peinture, c'est donc surtout aller à l'essentiel (conception d'une pièce adaptée au réglage fin de l'étrier, dessin 2D et découpe CNC) je mettrai en ligne également le résultat de mes recherches. En attendant si quelqu'un veut bien poster le profil d'origine à l'échelle des DTU, voir DTT/DT3/DT2/SPIDER/RAPTOR en en précisant l'épaisseur, merci. -
platine de frein custom DT ULTRA / dessin CAD
nikopolal a répondu à un(e) sujet de sonkenn dans Bob la Bricole

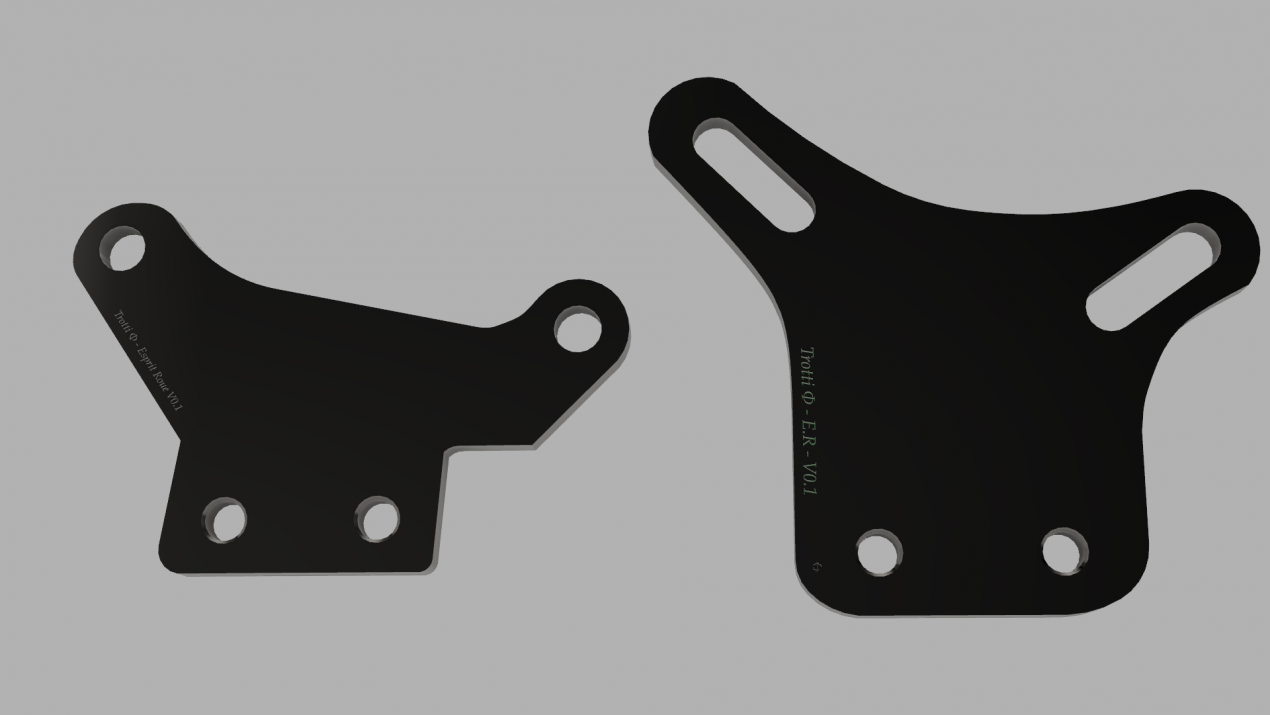

Salut @Trotti Phil, j'aimerais réaliser des platines de DTU en carbone inspiré de celle-ci (photo jointe) que tu as modélisé, un petit message pour te demander si tu n'y vois pas d'inconvénient et s'il est possible d'avoir le profil à l'échelle en pdf ou dwg/dxf ? Un grand merci.
