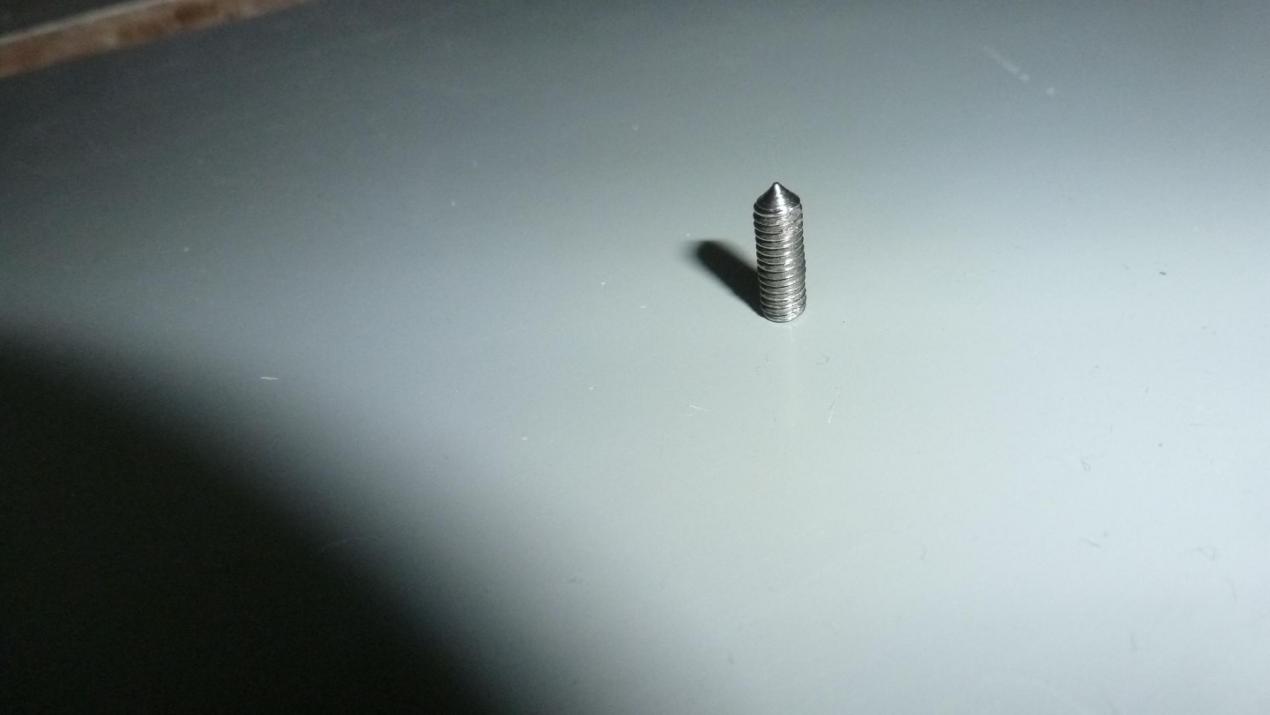

vis mistérieux


olivers

Messages recommandés

Salut @olivers

Cette petite vis vient/se met ici dans le support supérieur de pliage, celle-ci sert a bloquer l'autre vis de M8

qui maintient le support sur le folding de pliage pour pas qu'elle se barre si tu perd l'écrou de l'autre coté .....


Modifié par Didier.94600
modification
  • +1 1
Lien vers le commentaire
Partager sur d’autres sites

@olivers , ton niveau en mécanique est tellement faible que tu ne peux que progresser., mais ce n'est pas désespéré, tu as reconnu une vis, c'est bien. En mécanique générale, deux types principaux :

-- les vis d'assemblage/fixation, elles ont une tête. voir : https://fr.wikipedia.org/wiki/Vis_de_fixation.
-- les vis de pression, elles n'ont pas de tête, voir https://fr.wikipedia.org/wiki/Vis_de_pression

Ta vis fait partie du 2ième groupe. On l'appelle couramment "vis pointeau" à cause de son extrémité conique, (ou tronc-conique), on utilise aussi très souvent des "vis cuvettes" par exemple pour bloquer l'axe des pédales de nos e-roues, l'extrémité forme une petite cavité. Bonne lecture.

Remarque : comme cette vis était desserrée et qu'elle frottait lors du pliage/dépliage, il est possible qu'elle soit déformée du côté de l'empreinte allen (ou btr, ou 6 pans creux, c'est la même chose). Si c'est le cas, c'est pas de chance, il va falloir la remplacer, ce qui nécessite de mesurer son diamètre extérieur et sa longueur. Bon courage.

Modifié par Techos78
  • Merci 1
Lien vers le commentaire
Partager sur d’autres sites

il y a 6 minutes, Techos78 a dit :

@olivers , ton niveau en mécanique est tellement faible que tu ne peux que progresser., mais ce n'est pas désespéré, tu as reconnu une vis, c'est bien. En mécanique générale, deux types principaux :

-- les vis d'assemblage/fixation, elles ont une tête. voir : https://fr.wikipedia.org/wiki/Vis_de_fixation.
-- les vis de pression, elles n'ont pas de tête, voir https://fr.wikipedia.org/wiki/Vis_de_pression

Ta vis fait partie du 2ième groupe. On l'appelle couramment "vis pointeau" à cause de son extrémité conique, (ou tronc-conique), on utilise aussi très souvent des "vis cuvettes" par exemple pour bloquer l'axe des pédales de nos e-roues, l'extrémité forme une petite cavité. Bonne lecture.

Quel tact ! ?



Mais de vrais informations !!!! Merci !

  • Haha 1
Lien vers le commentaire
Partager sur d’autres sites
