Contacteur a clés

[GIBBUS]

Est-ce que quelqu'un a déjà monté le système clés de contacte avec afficheur voltage ?

Car je cherche mais ne trouve pas grand chose ?

Merci a tous ?



Modifié le 15 novembre 2019 par GIBBUS

[Mc Gyver]

Bonjour, je ne suis pas inscrit sur le forum mais je peux néanmoins apporter une réponse, cela est très simple une fois la pièce en votre possession et un peu de matos de soudure à dispo.

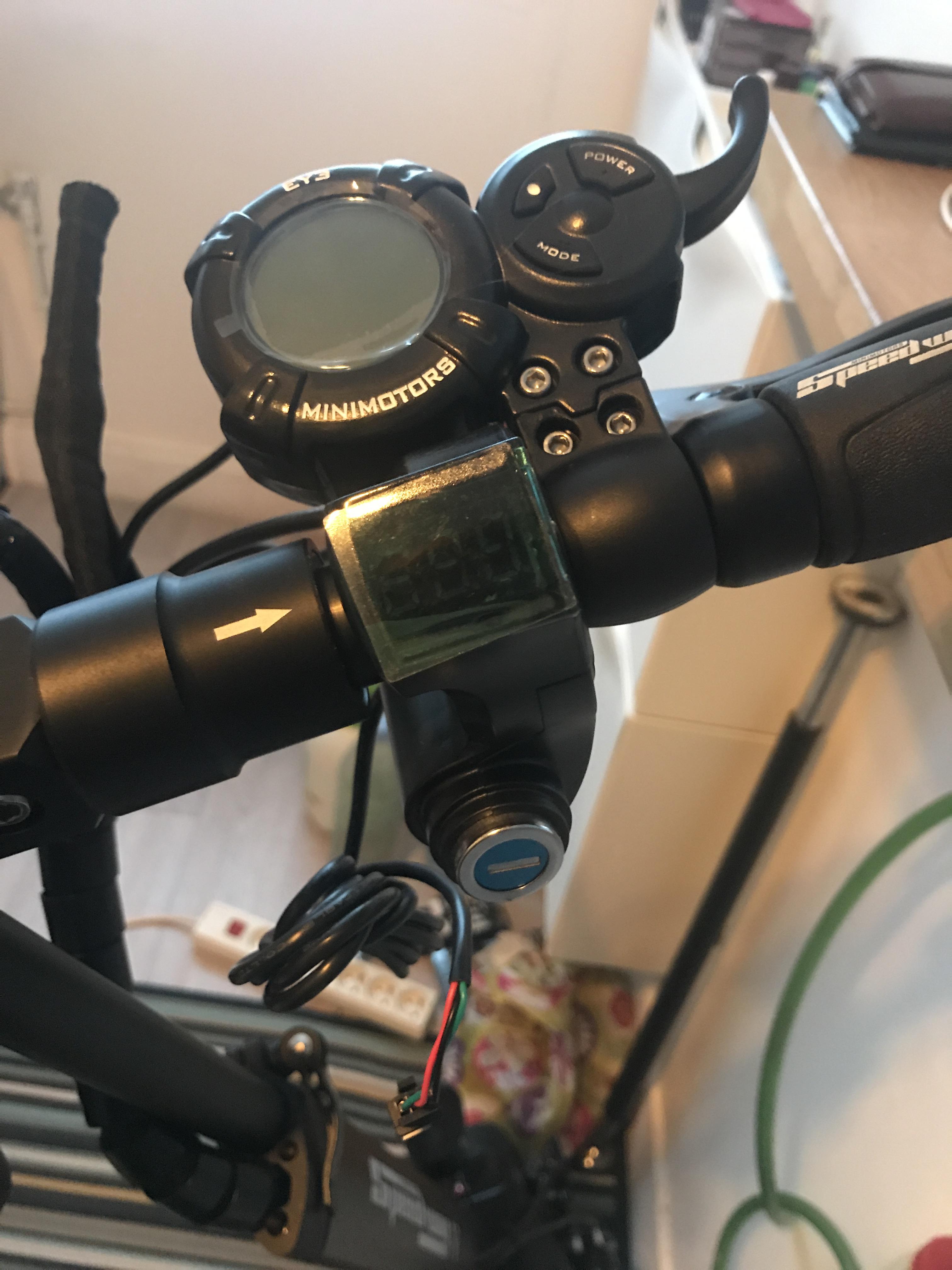

installer la pièce sur le guidon (attention à laisser assez d’espace pour garder le côté rétractable du guidon, la poignée sera légèrement décalé mais cela ne gêne en rien l’utilisation.

avant tte chose il est nécessaire de débrancher la batterie en démontant l’avant de la trott et en trouvant la broche qui connecte la batterie au contrôleur et de la débrancher (vérifier qu’il n’y a plus de contact en essayant d’allumer la trott)

etape 1:

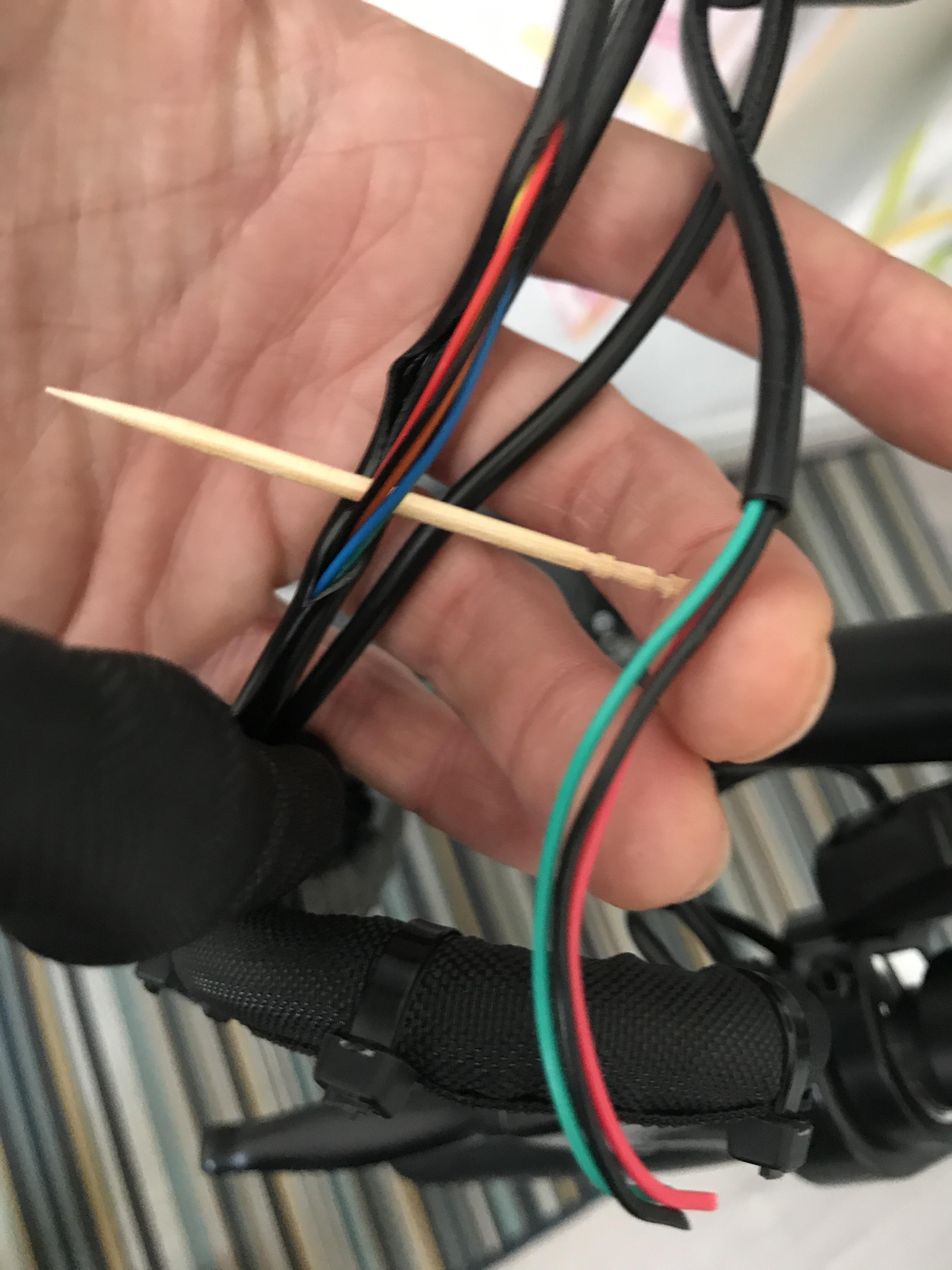

degainer sans abîmer les fils à l’interieur du câbles sortant du LCD.

reperer le fil rouge et le noir.

sectionner le fil rouge puis dénuder un demie centimètre de chaque côté.

etape 2:

couper le câble sortant du contacteur de sorte que celui ci arrive au même niveau que les fils apparentés du LCD.

denuder un demi centimètre sur les 3fils (rouge noir et vert)

placer de petits morceaux de gaine rétractable sur les deux bouts dénudés du fil rouge du LCD.

etape 3:

souder le fil vert du contacteur sur le rouge du LCD côté colonne puis placer la gaine sur la soudure puis à l’aide D’un sèche cheveux rétractez-la.

souder ensuite le fil rouge du contacteur sur le fil rouge du LCD côté LCD puis placer la gaine sur la soudure puis à l’aide D’un sèche cheveux rétractez-la.

Dénuder sans le sectionner le fil noir du LCD sur un demie centimètre puis souder le fil noir du contacteur sur celui-ci. Comme il n’est pas sectionné il est impossible de placer une gaine donc compenser avec un morceau de scotch électricien dessus.

testez le contacteur.

si celui ci fonctionne bien

replacer au mieux les fils du LCD dans leur gaine que vous aurez pris soin de ne pas enlever, placer ensuite un morceau de scotch électricien de manière à rassembler les fils au mieux. Remettez le tissu d’origine autour des câble et remettez quelques colliers de serrage plastique.

le tour est joué??

attention à ne pas perdre les clés ??

Modifié le 13 novembre 2019 par Mc Gyver
Manquait les photos

[GIBBUS]

@Mc Gyver Un grand merci a vous ? super tuto , je posterai probablement ce soir l'installation et le résultat .

Encore merci Mc Gyver   ?

[Mc Gyver]

Il y a 16 heures, GIBBUS a dit :

@Mc Gyver Un grand merci a vous ? super tuto , je posterai probablement ce soir l'installation et le résultat .

Encore merci Mc Gyver   ?

De rien, j’espere que cela pourra en aider certains, n’hesite pas si tu as des questions sur l’installation, bonne ride ?

[Techos78]

Comme dans les films, la question existentielle : faut-il couper le rouge ou le noir ?.

Les boîtiers électroniques utilisent des mosfets canal N parce qu'ils sont moins chers et plus efficaces (à cause de problèmes de dopage du silicium...). C'est donc le + qui est commun. Sur une e-roue  dont tout le câblage est flottant, couper l'un ou l'autre n'a donc aucune importance. Sur une trott c'est différent :

On voit sur ce schéma simplifié qu'à cause de l'éclairage (et de son convertisseur dc-dc 12V), le - est à la masse, comme pour une voiture.

Il est donc logique de couper le rouge, et c'est aussi plus habituel, moins choquant. @Mc Gyver a raison.

(même si les électrons vont du - vers le + , mais ça, on s'en fout  )

[GIBBUS]

@Mc Gyver Encore un grand c'est nickel

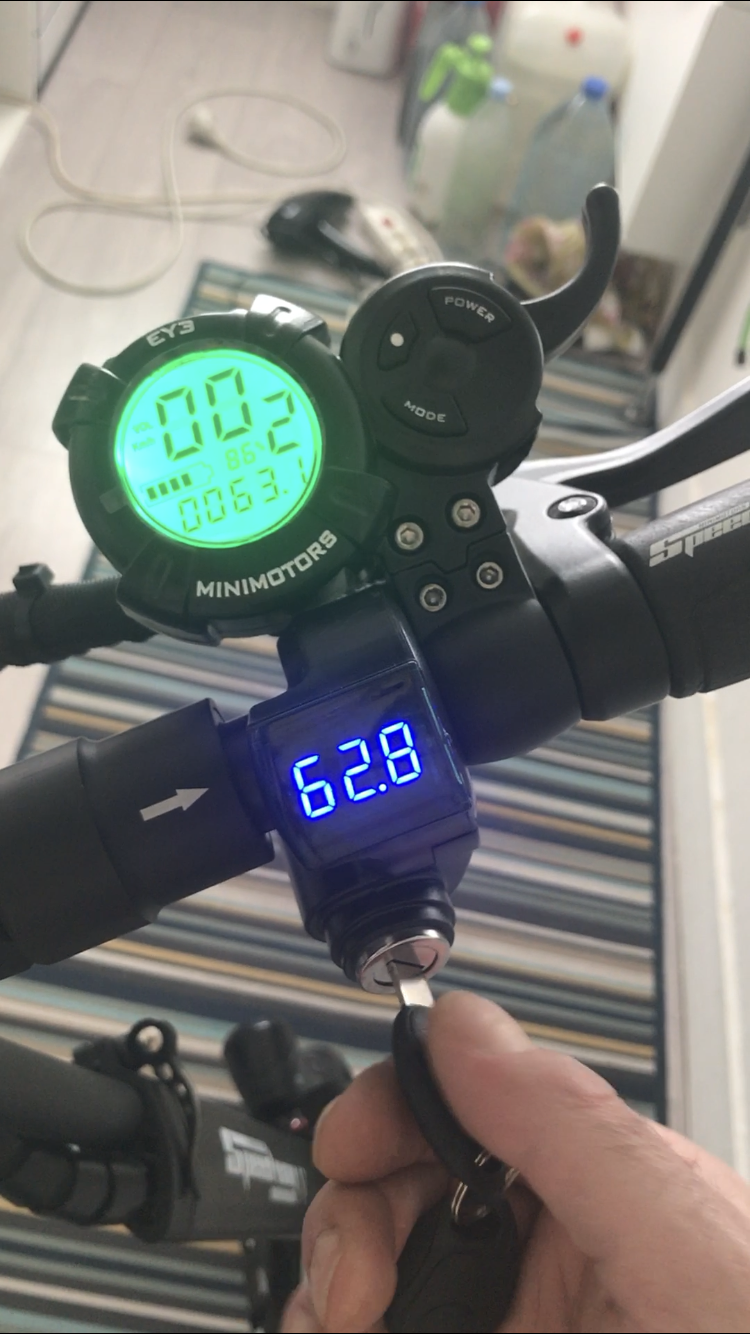

De l'écrit a la photo ?





Modifié le 15 novembre 2019 par GIBBUS

[Exo]

Il y avait bien plus simple en passant par Urban 360 pour la modique somme de ... de plus si tu poses trois kits il te font 2% de remise sur le quatrième ?



https://store.urban360.com/produit/pose-de-cle-de-contact-anti-demarrage-pour-dualtron/

[Invité]

ouch le tarif! ?

[GIBBUS]

@Exo Excellent tu as fait ma journée ??

Blague a part il faut 15 a 20 minutes pour effectuer l'opération ? Super facile .... échelle de difficulté 2 sur 5

[MrP-MrF]

il y a une heure, Exo a dit :

Il y avait bien plus simple en passant par Urban 360 pour la modique somme de ... de plus si tu poses trois kits il te font 2% de remise sur le quatrième ?

https://store.urban360.com/produit/pose-de-cle-de-contact-anti-demarrage-pour-dualtron/

1200 € l'heure, pas mal…
Y'a encore des gens qui vont chez urban360 ?

[frabad]

6 minutes ago, MrP-MrF said:

Y'a encore des gens qui vont chez urban360 ?

Moi j'y vais encore pour leurs vendeuses. Tellement sympas que même les FdO les adorent ?

évidemment, on peut se demander si un si joli sourire justifie les tarifs qu'ils pratiquent ... et si ce sourire durera éternellement ?

[GIBBUS]

Lifting de là clés car trop volumineuse pour moi ?

[Exo]

Produit bien pratique quand vous voulez vous passer de soudures j'utilise cela sur les motos et j'ai jamais eu de mauvaises surprises - solide et étanche



https://fr.aliexpress.com/item/4000078650671.html?spm=a2g0s.8937460.0.0.1c402e0e8arGzi



[GIBBUS]

il y a 14 minutes, Exo a dit :

Produit bien pratique quand vous voulez vous passer de soudures j'utilise cela sur les motos et j'ai jamais eu de mauvaises surprises - solide et étanche

C'est cool plus besoin de fer a souder ?

[david332]

bonjour, Exo merci je connaissais pas je viens de commander

ça servira tjrs



[Exo]

Et pour les connexions rapides ou pontages ceci est pas mal non plus



 https://fr.aliexpress.com/item/32972732464.html?spm=a2g0s.9042311.0.0.27426c37nOsdrt



https://fr.aliexpress.com/item/1000005981872.html?spm=a2g0o.detail.1000015.1.599824763vbP2D&scm=1007.14452.151110.0&scm_id=1007.14452.151110.0&scm-url=1007.14452.151110.0&pvid=40e08bb6-9d79-4da9-8ee8-8d2ccca823be

[Parrain0]

Bonjour à tous !

Je suis ravi d'avoir trouvé ce sujet et parfait tuto.

C'est ce qui va m'aider à pouvoir acheter une DUALTRON

Par ailleurs, savez-vous ou je peux me procurer du contacteur de clé en question ?

Merci à vous

[Exo]

En faisant une simple recherche tu trouveras de nombreux points de vente et boutiques pour ce produit ,et les prix varient énormément ( de moins de 5 euros à 28/30 euros )

Si tu as le temps le moins cher c'est AliExpress

Après tu as fastride ,funtrott,et bien d'autres d’ailleurs funtrott propose même un modèle avec faisceaux  plug and play (installation 3mn avec une main dans le dos) si tu ne veux pas couper du câble et faire de la soudure ,bien pratique pour les moins bricoleurs même si le montage avec soudures est vraiment simplissime tu as que l’embarras du choix

Tu peux aussi te simplifier le montage avec ce type de produit -au top et très propre comme montage >> https://fr.aliexpress.com/item/4000078650671.html?spm=a2g0s.8937460.0.0.1c402e0e8arGzi

Après d'un modèle à l'autre il n'y à pas de grandes différences en terme de qualité ,ils semblent tous provenir du même endroit ( Le Pays du soleil levant... )

https://fr.aliexpress.com/item/4000083851232.html?spm=a2g0o.detail.1000014.5.6ee654004dlLNp&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.148453.0&scm_id=1007.13338.148453.0&scm-url=1007.13338.148453.0&pvid=c0268fa7-e9af-4b6f-aaaf-3c172d98e31d



https://funtrott.fr/p/cles-contacte-avec-affichage-plug-and-play-avec-faisceau-1

Modifié le 31 janvier 2020 par Exo

[Parrain0]

Merci pour ta réponse EXO !

Je vais demain en boutique pour choisir ma trotinnette DUALTRON 3 je pense.

Et ensuite chercher la clé de contact

Passe une excellente soirée

[Exo]

Avec plaisir futur trotteur,et peut être  (Dualtroniste) à l'occasion passe par l'onglet présentation afin d'en savoir un peu plus toi et tes engins ou futurs engins  ?

Modifié le 31 janvier 2020 par Exo
