Il y a 1 heure, Surimi a dit :

Yes ca clignote😁

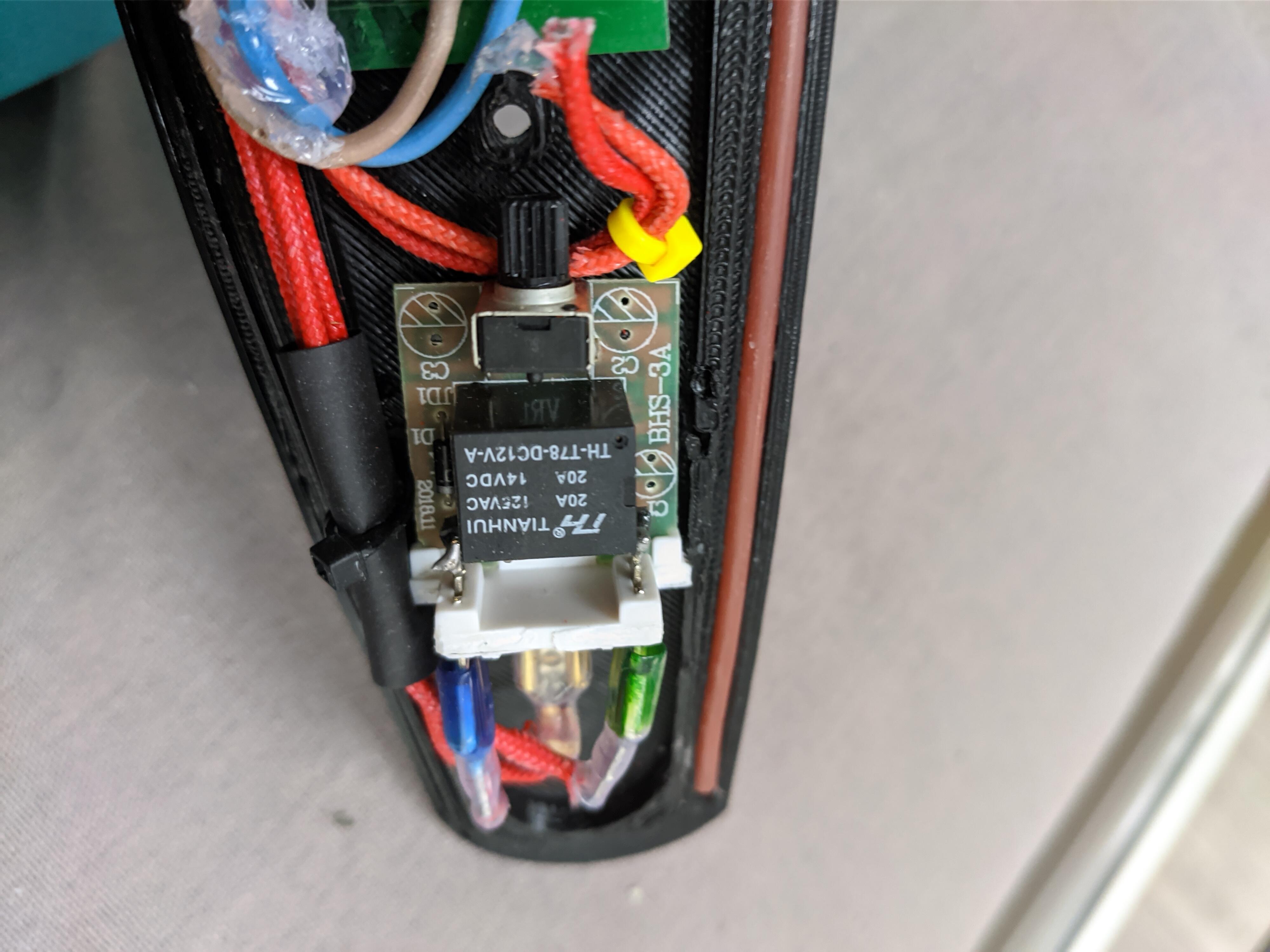

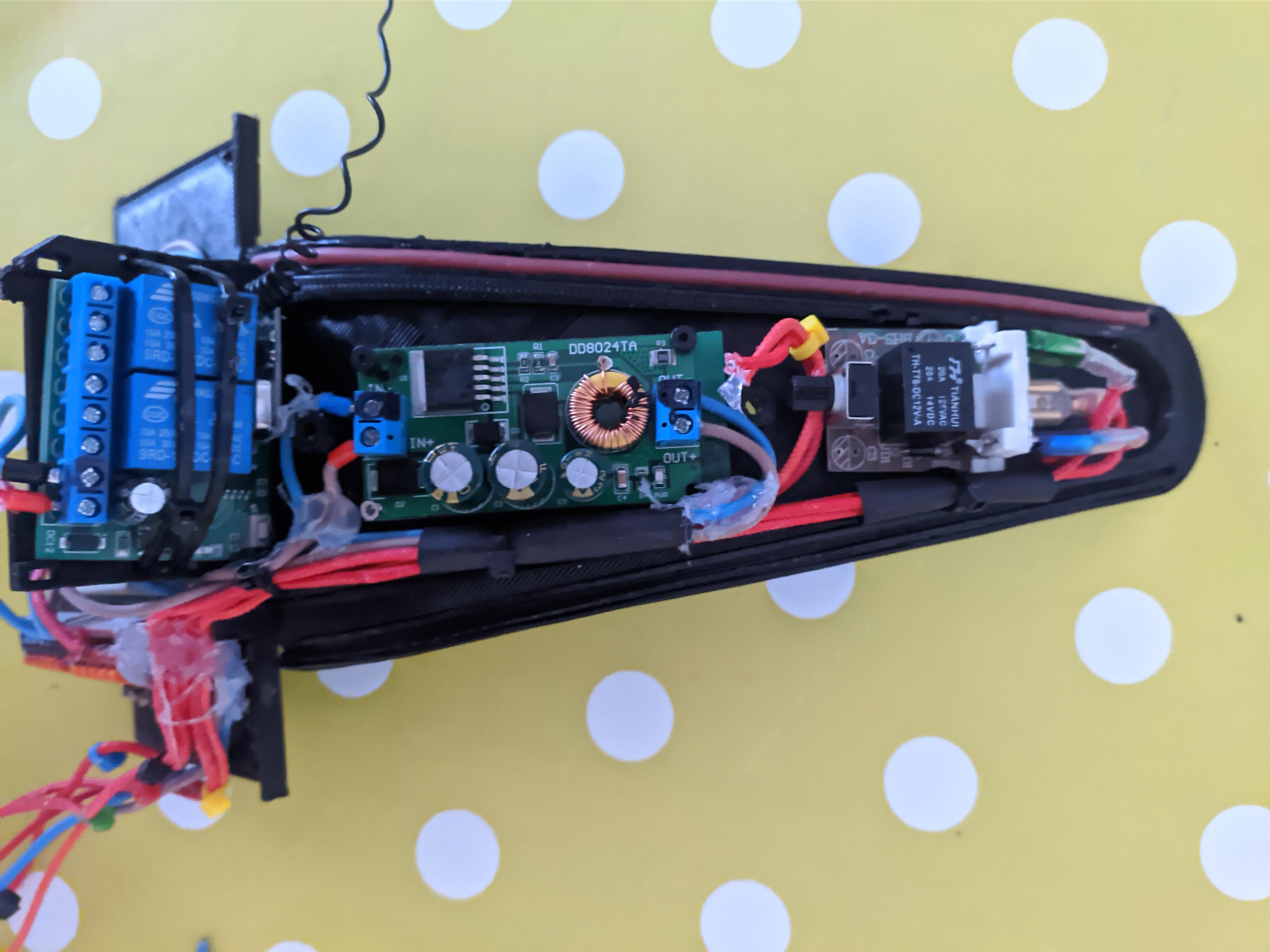

Installation dans le compartiment dessus le controleur avec cache fourche provisoire



C'est nickel 👍 vivement de voir l'avant 🌲😉😘

  • Merci 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277053
Partager sur d’autres sites

@Fab10 et @crockmi le spartiate

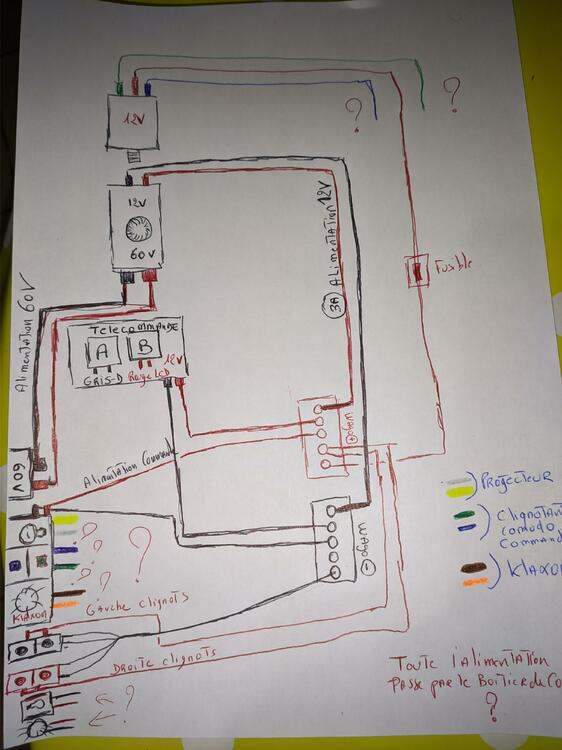

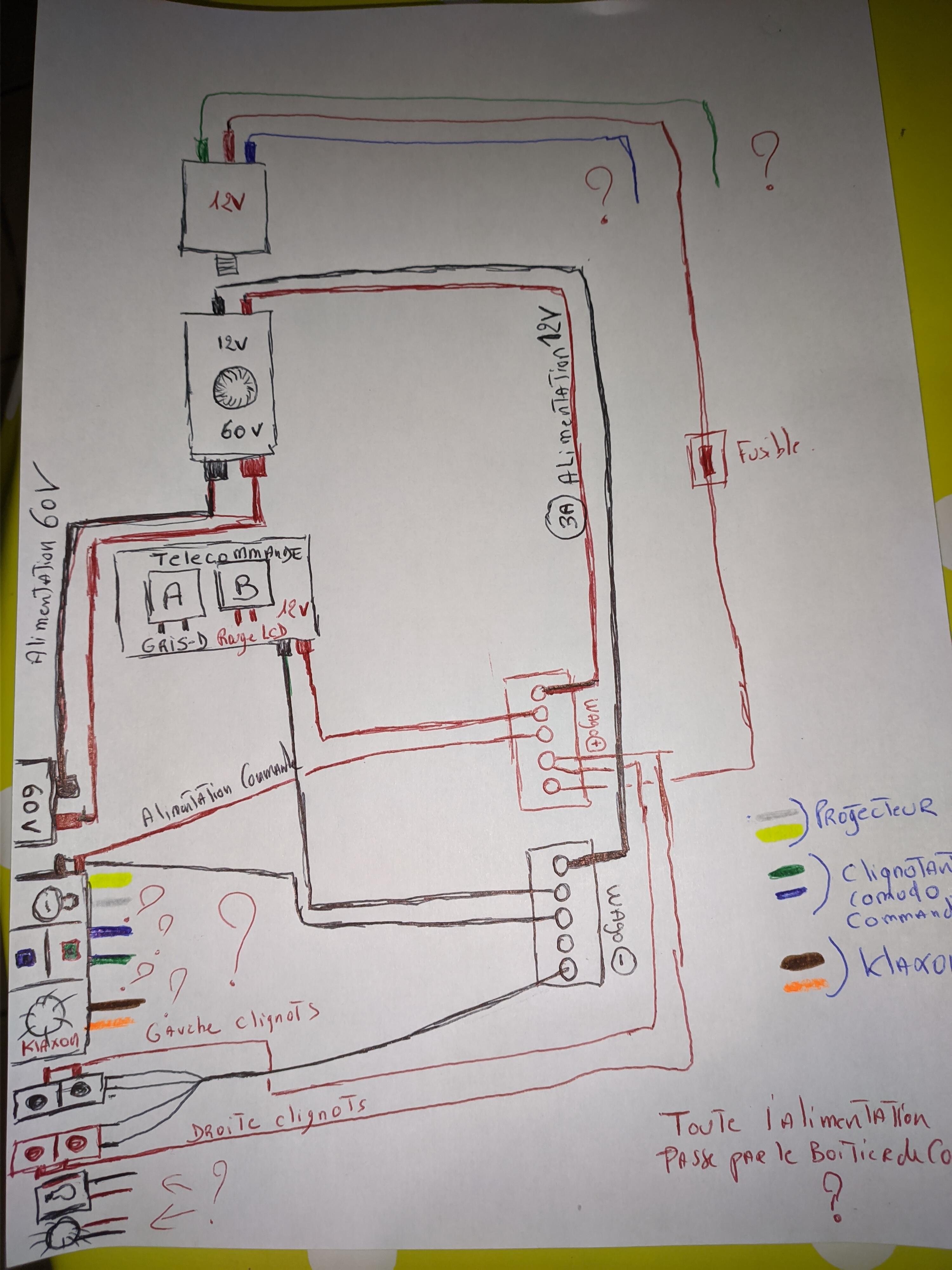

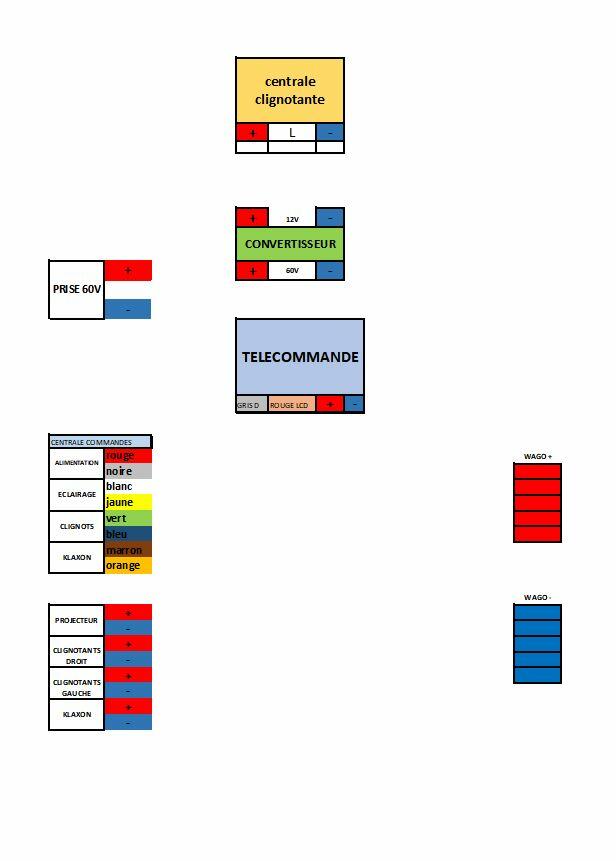

J'ai besoin de vous , pouvez vous vérifier Mon schéma torchon 🙄, et m'aider à le conclure 😘😘😘

Je suis coincé , et franchement perdu ,

- je fais quoi de mes fils Vert et bleu ( commande et Comodo)

-jaune blanc ( projecteur commande)

-orange marron ( klaxon)

Merci à vous 😘😘




Modifié par Papa50
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277080
Partager sur d’autres sites

Salut en gros ton commodo reçois un + (dans ton cas 12v) qu'il redistribue au diffèrent éléments (il a aussi un - parce que tu dois avoir des voyants d'indications dessus), donc il nous faudrait le schéma de ton commodo.

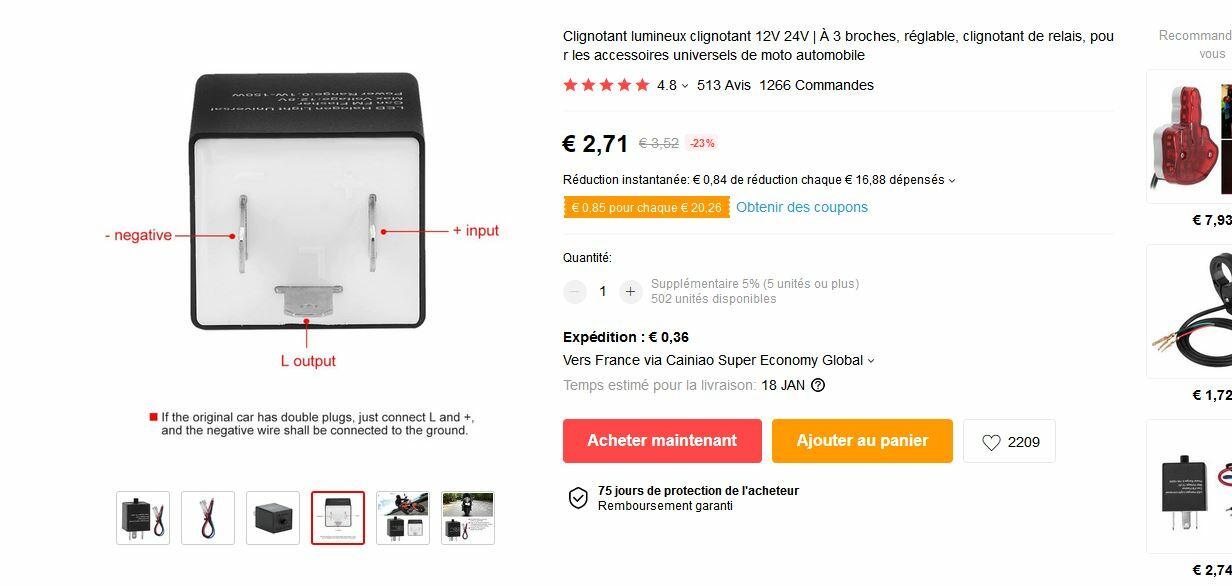

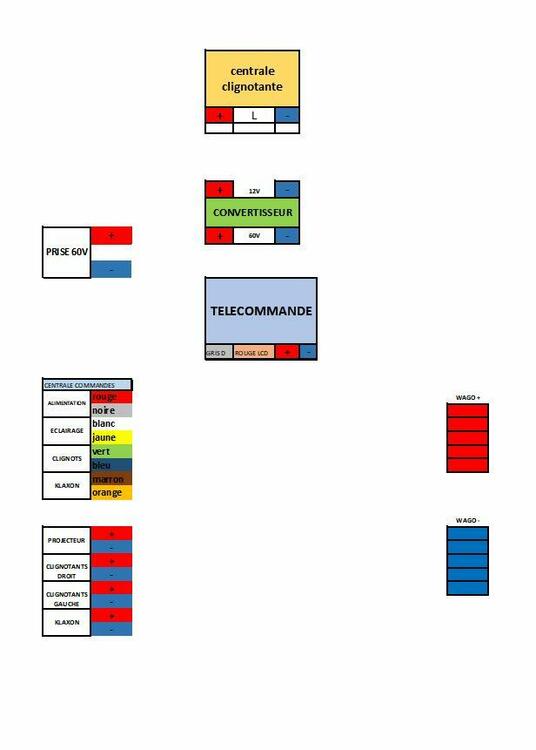

Si joint le  schéma  principe (en version light a l'arrache d'un commodo)


  • J'aime 1
  • +1 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277081
Partager sur d’autres sites

il y a une heure, crockmi le spartiate a dit :

tu as quoi comme phare (consommation)?

@crockmi le spartiateNormalement 20 watts

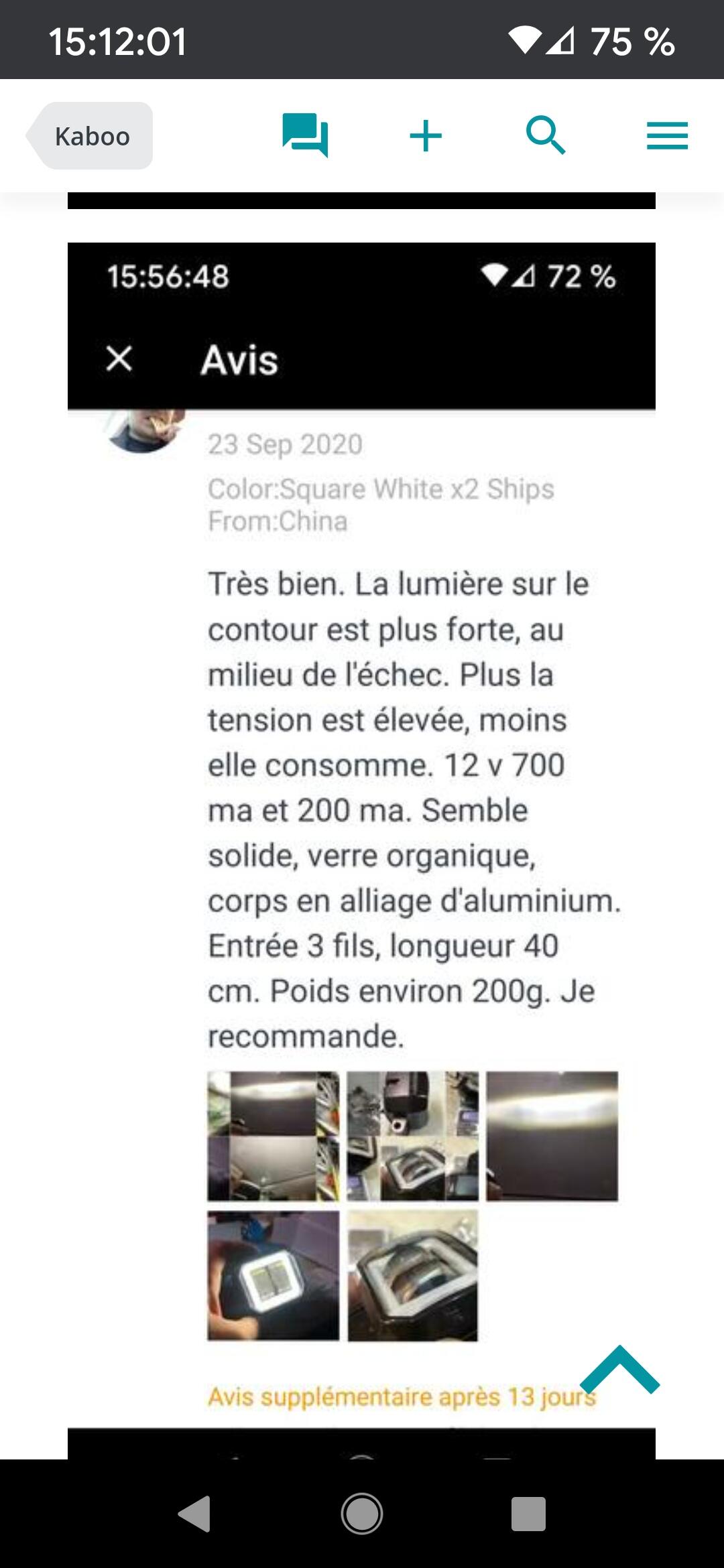

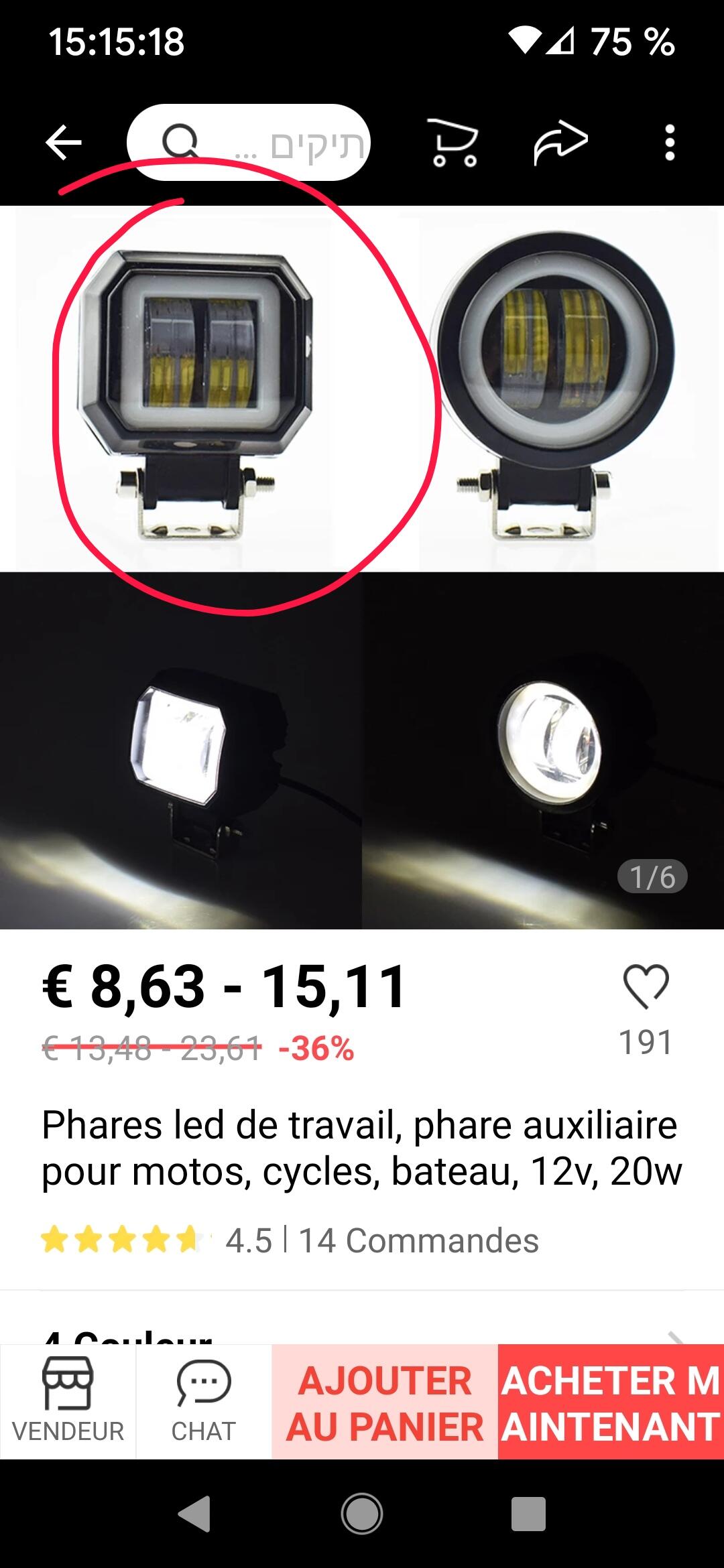

Un commentaire d'un acheteur 😘

€ 8,63  36%OFF | Phares led de travail, phare auxiliaire pour motos, cycles, bateau, 12v, 20w
https://a.aliexpress.com/_mssbmev



Modifié par Papa50
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277107
Partager sur d’autres sites

@crockmi le spartiate le comodo que @Papa50 et moi utilisons est annoncé pour 1A.....le cable qui en sort est composé de 8 fils tres fins, penses tu que ca craint de mettre notamment un eclairage de 20w comme papa dessus?

Ma config si ca peut aider




Modifié par Surimi
  • J'aime 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277111
Partager sur d’autres sites

il y a 14 minutes, Surimi a dit :

@crockmi le spartiate le comodo que @Papa50 et moi utilisons est annoncé pour 1A.....le cable qui en sort est composé de 8 fils tres fins, penses tu que ca craint de mettre notamment un eclairage de 20w comme papa dessus?

Ma config si ca peut aider




M.... C'est vrai  Tu As raison ! Et tu dis que Tu est mauvais en électricité 😳

Possible ou pas !😭

@crockmi le spartiate 😘





Modifié par Papa50
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277114
Partager sur d’autres sites

il y a 56 minutes, crockmi le spartiate a dit :

la partie qui gère klaxon et lampe sur le commodo est un simple interrupteur on/off, donc tu peux lui mettre 1.6A

@crockmi le spartiate peux Tu me le valider 😘


Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277121
Partager sur d’autres sites

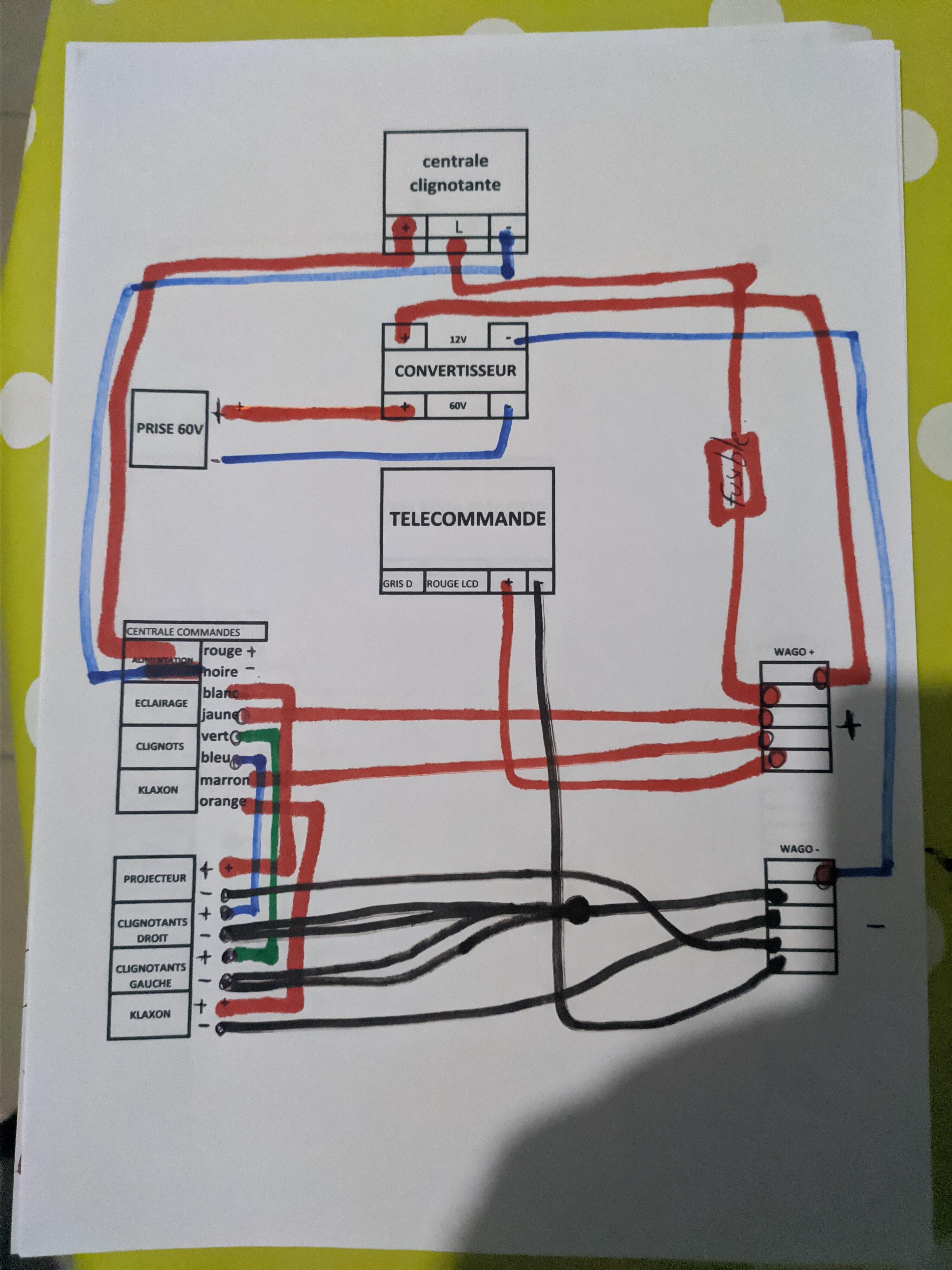

oui bcp d'erreurs comme souligne @Surimi, regardes le plan que je t'ai modifié

tu peux mettre le fusible entre la sortie + du convertisseur et le wago pour protéger tout le systeme

le relais est alimenté par la borne + non le L

le - du relais et du commodo sont à relier au wago -

  • J'aime 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277128
Partager sur d’autres sites

Il y a 3 heures, Surimi a dit :

Pas bon 😅alimentation comodo par le L et le fusible entre le + relais et le wago

Et le moins alim comodo par wago pas sur relais

Je mettrais également le - de la centrale clignotante sur le wago -

Voir également un relais pour l'éclairage principal , Commodo 1A comme l'a souligné @Surimi  alors que là , il va prendre 1,6A .

Modifié par Fab10
  • J'aime 2
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/160/#findComment-277149
Partager sur d’autres sites
