KAABO Mantis GT v2 pour un vieux nul (tutos)


Messages recommandés

il y a 3 minutes, PetitRider a dit :

super ce tuto, dommage qu'il ne soit pas sur la page 18.
faudrait limite recréer un topic avec 100% des vidéos et tuto sur l'étanchéité

Bienvenue à toi ! Mais Déjà Vu 😉 tu devrais regarder en première page, tu vas gagner du temps !

Modifié par Papa50
  • J'aime 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277213
Partager sur d’autres sites

à l’instant, Papa50 a dit :

Déjà Vu 😉 tu devrais regarder en première page, tu vas gagner du temps !

c'est ce que je fais ;)

je suis en train de dévorer ton topic 🤙

merci à toi pour ce travail de recherche d'info

  • Merci 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277214
Partager sur d’autres sites

ils te diront qu'ils te déconseille de rouler sous la pluie dans tous les cas car elle n'est pas faite pour ça, et que de plus, le fait d'ouvrir le moteur te fera perdre ta garantie



edit: merde j'ai répondu sans voir les dernier posts

Modifié par crockmi le spartiate
  • Haha 2
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277216
Partager sur d’autres sites

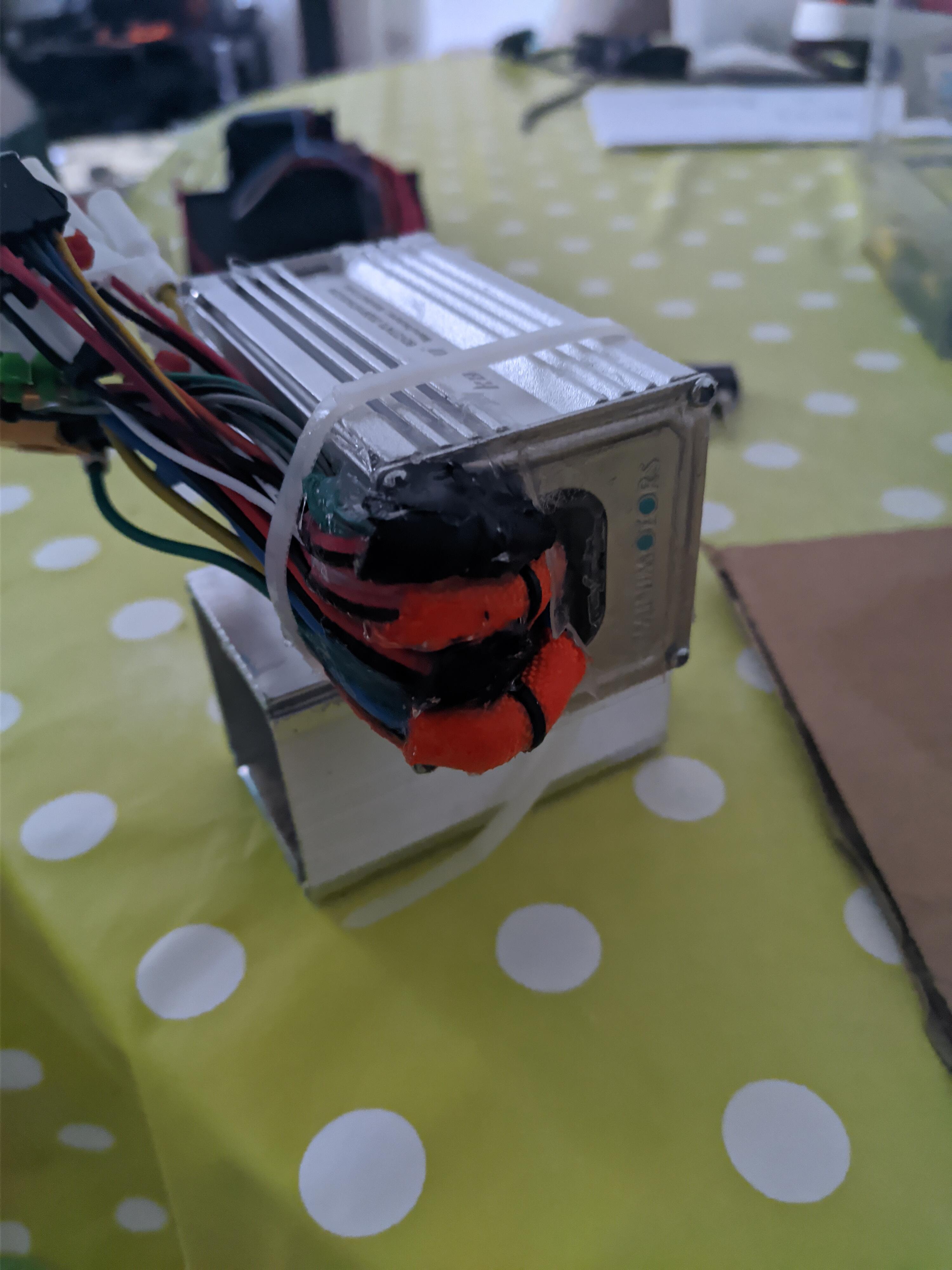

Près formage et collage des gaines et fils électriques au sika translucide ainsi que les capots !!

Demain une petite couche pour la finition et le contrôleur reprend sa place 👍


  • J'aime 2
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277228
Partager sur d’autres sites

il y a une heure, crockmi le spartiate a dit :

ils te diront qu'ils te déconseille de rouler sous la pluie dans tous les cas car elle n'est pas faite pour ça, et que de plus, le fait d'ouvrir le moteur te fera perdre ta garantie



edit: merde j'ai répondu sans voir les dernier posts

non mais je vais faire la tropicalisation de toute façon, même si franchement ça me gave.

C'est 3 jours de séchage pour le spray si j'ai bien compris?

Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277229
Partager sur d’autres sites

il y a 5 minutes, PetitRider a dit :

non mais je vais faire la tropicalisation de toute façon, même si franchement ça me gave.

C'est 3 jours de séchage pour le spray si j'ai bien compris?

Non le lendemain c'est bon , tout dépend aussi de la température !!

  • Merci 1
  • +1 2
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277233
Partager sur d’autres sites

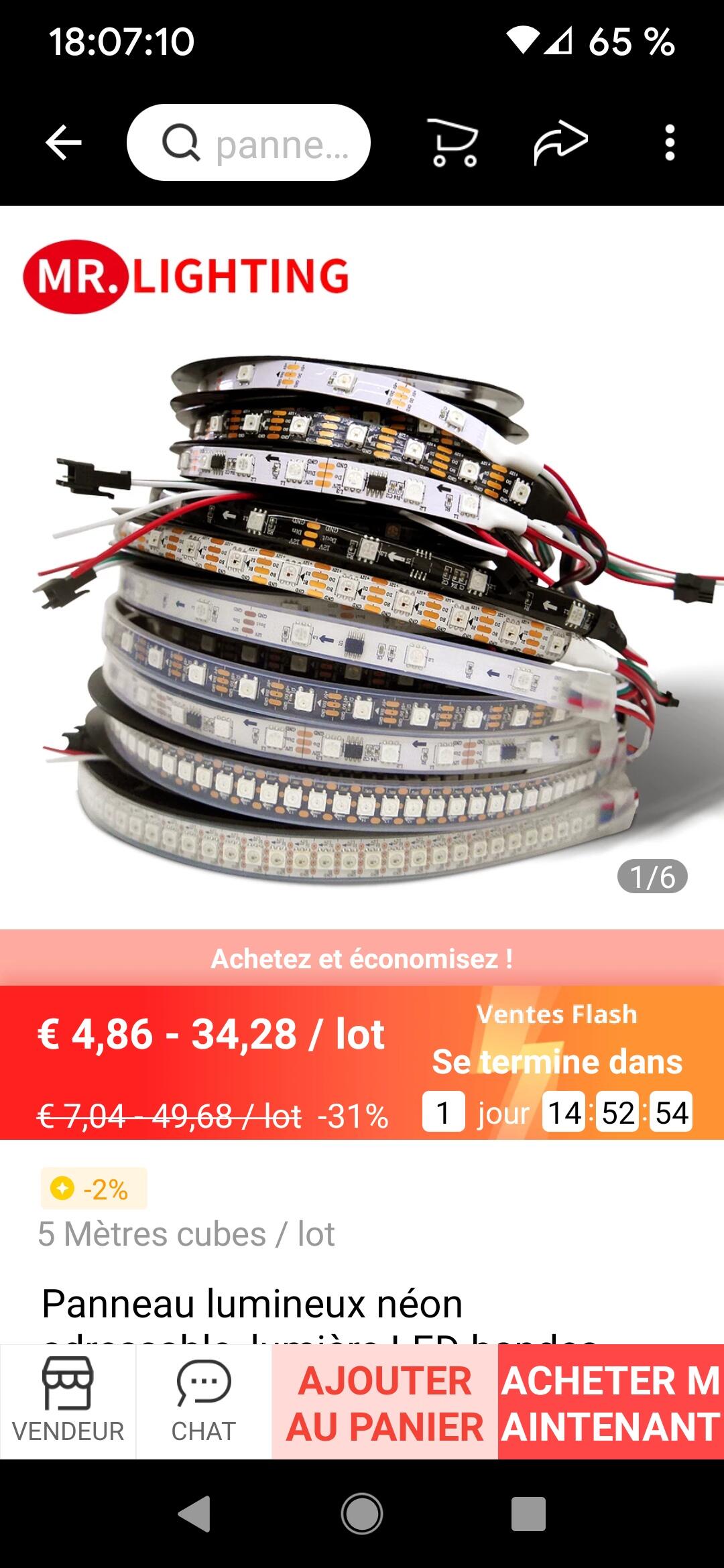

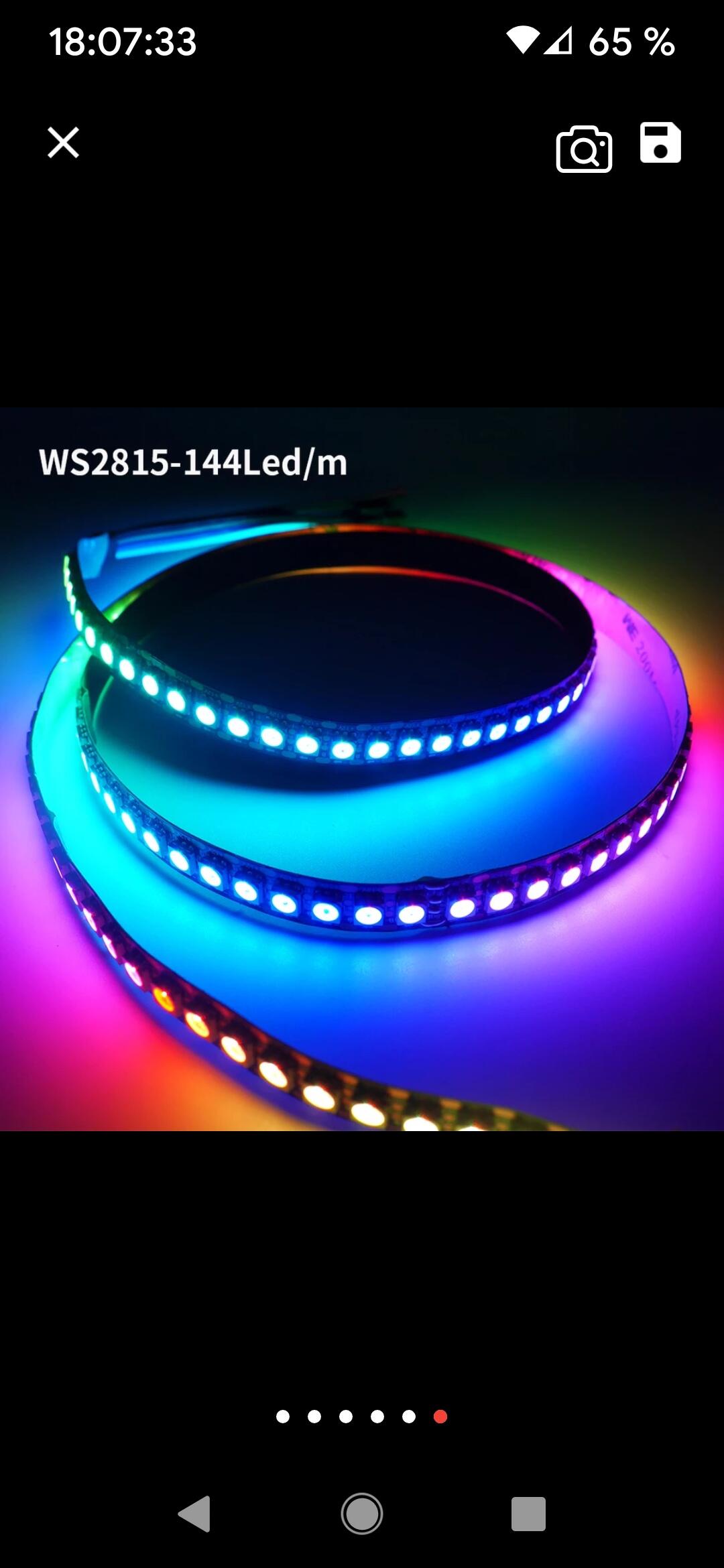

Faire un cadeau de noël, pour notre bébé ip67👍

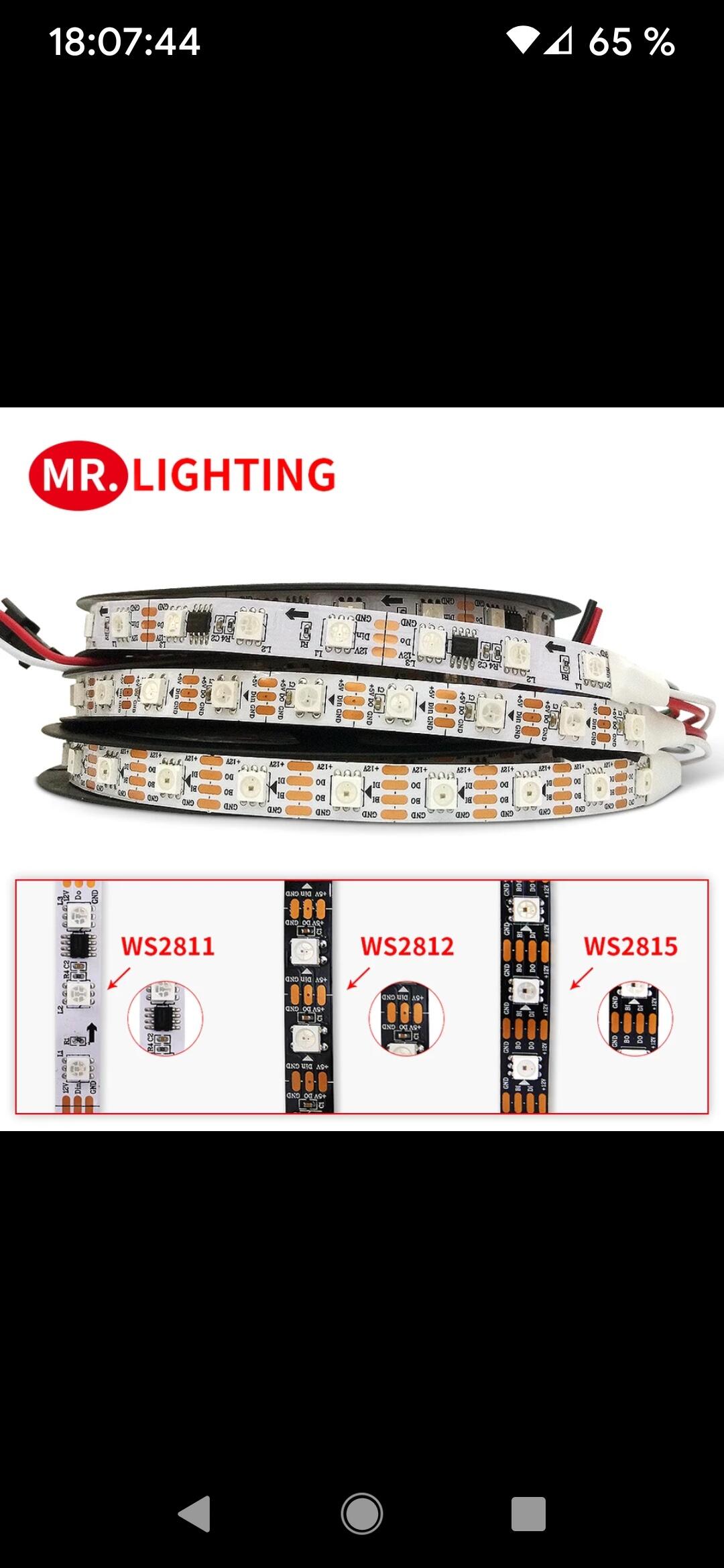

€ 4,86  31%OFF | Panneau lumineux néon adressable, lumière LED bandes lumineuses, 5050 lampes, pixels intelligents, WS2815 WS2812B WS2811, full bande LED couleur
https://a.aliexpress.com/_mPoRWdf





Modifié par Papa50
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277260
Partager sur d’autres sites

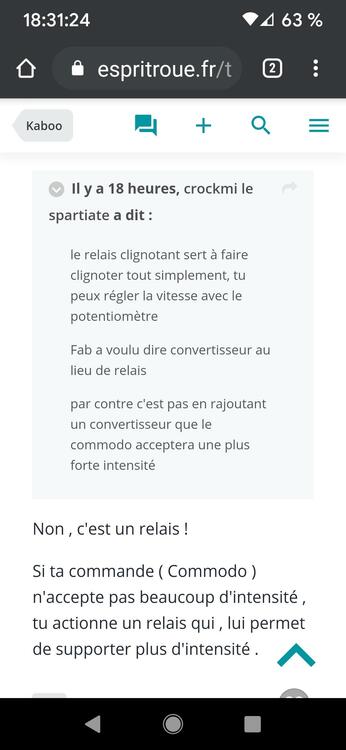

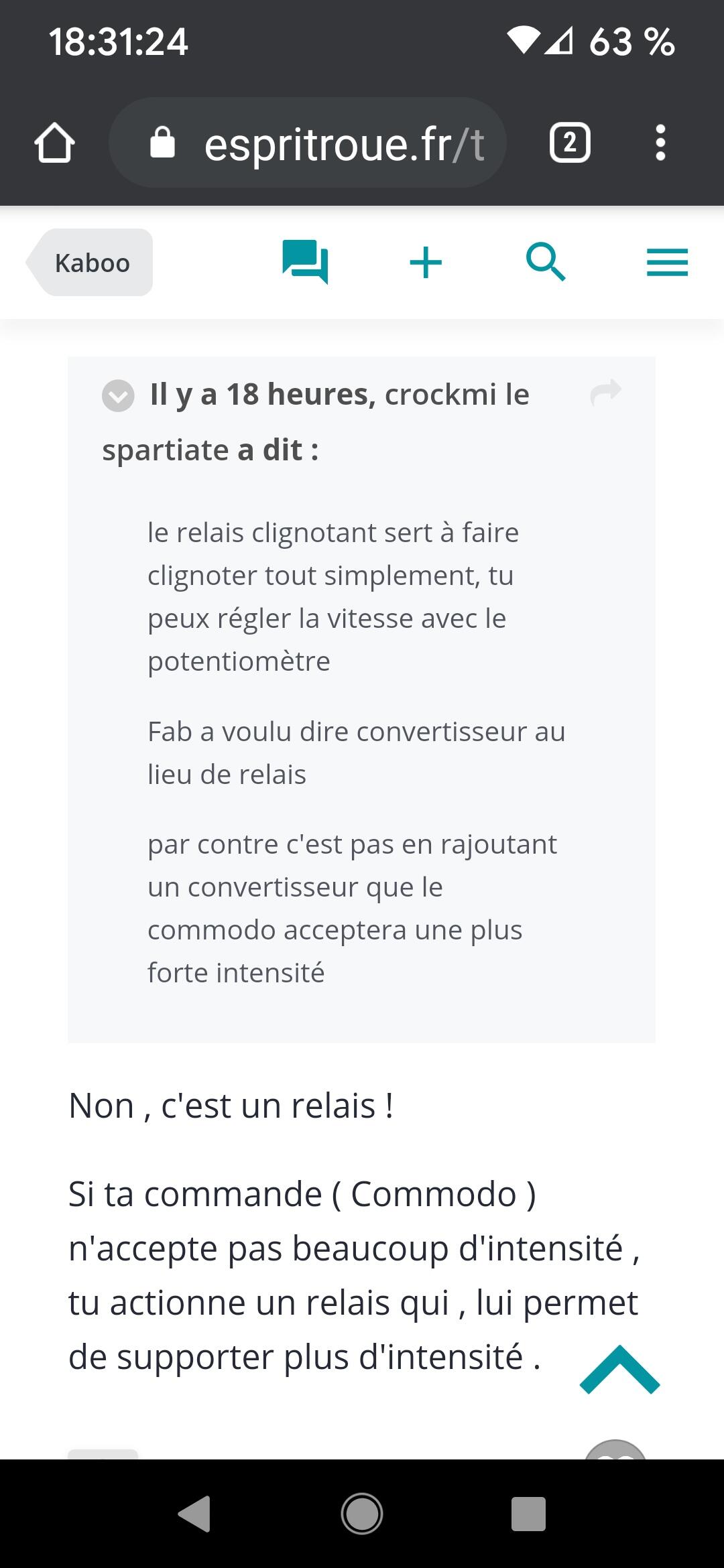

Il y a 18 heures, crockmi le spartiate a dit :

le relais clignotant sert à faire clignoter tout simplement, tu peux régler la vitesse avec le potentiomètre

Fab a voulu dire convertisseur au lieu de relais

par contre c'est pas en rajoutant un convertisseur que le commodo acceptera une plus forte intensité

Non , c'est un relais !

Si ta commande ( Commodo ) n'accepte pas beaucoup d'intensité , tu actionne un relais qui , lui permet de supporter plus d'intensité .

  • Merci 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277261
Partager sur d’autres sites

il y a 18 minutes, Fab10 a dit :

Non , c'est un relais !

Si ta commande ( Commodo ) n'accepte pas beaucoup d'intensité , tu actionne un relais qui , lui permet de supporter plus d'intensité .

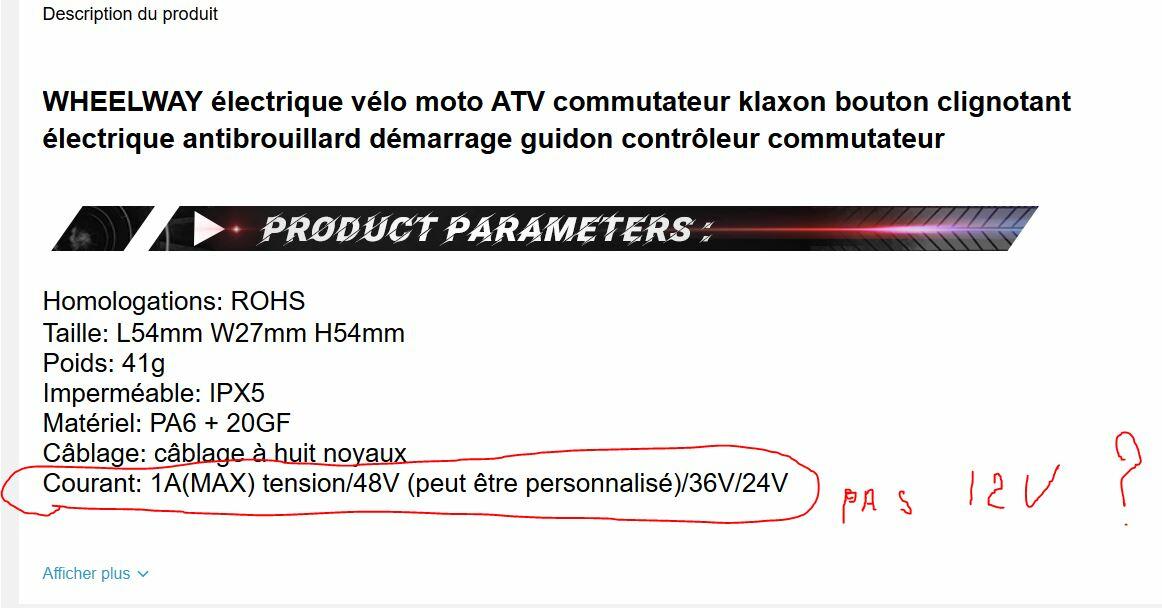

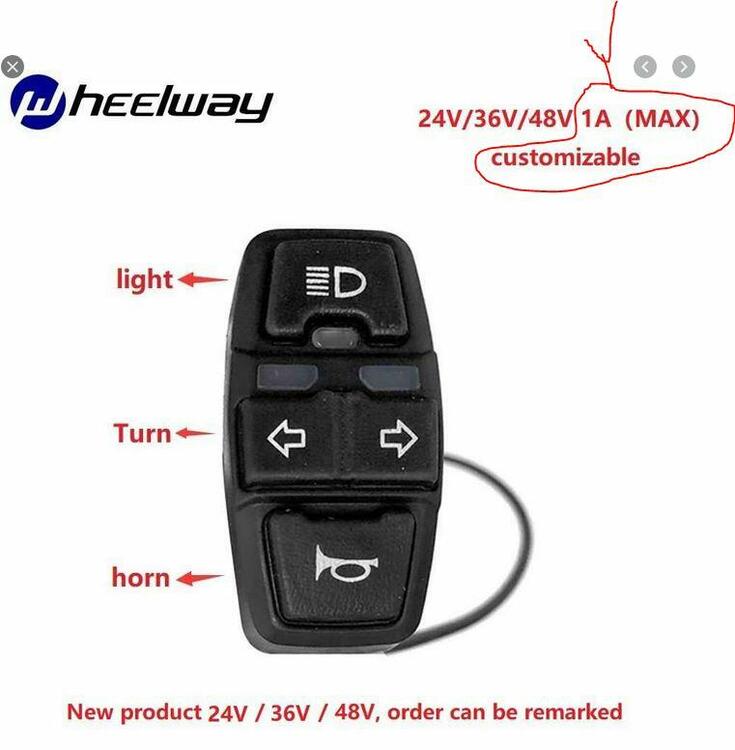

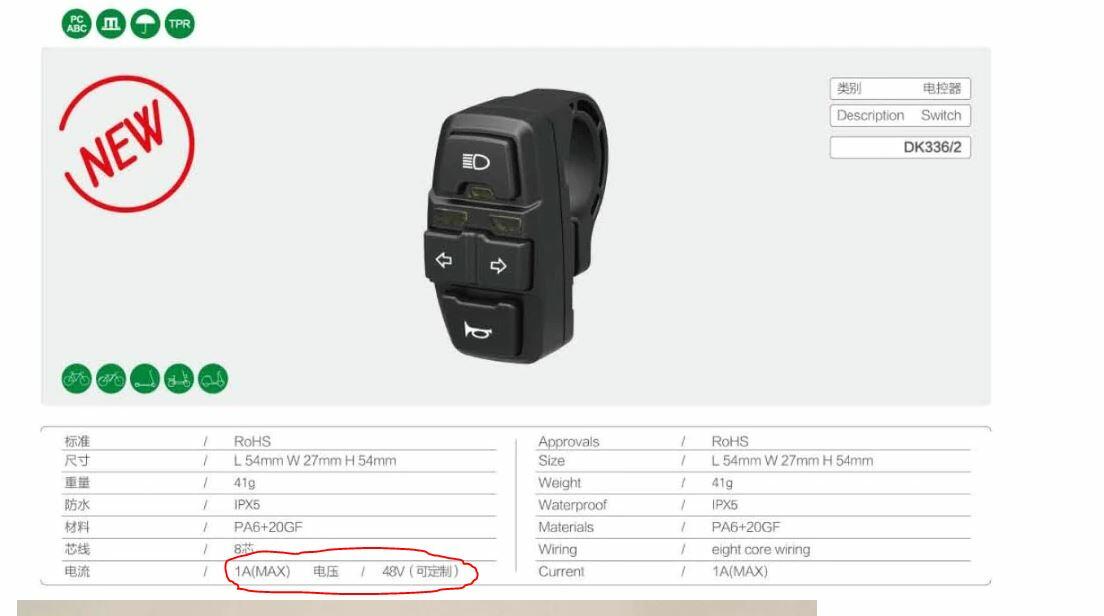

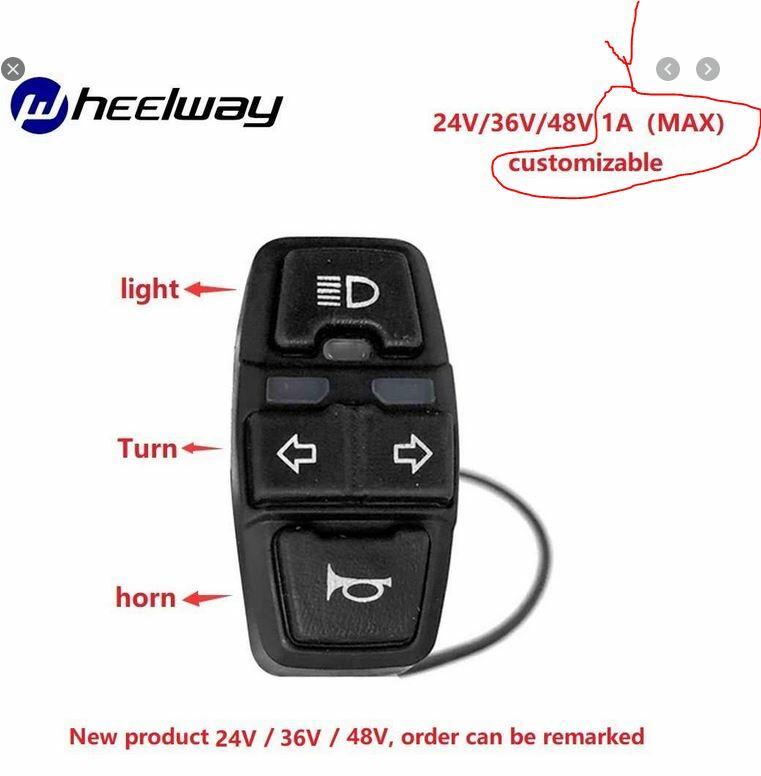

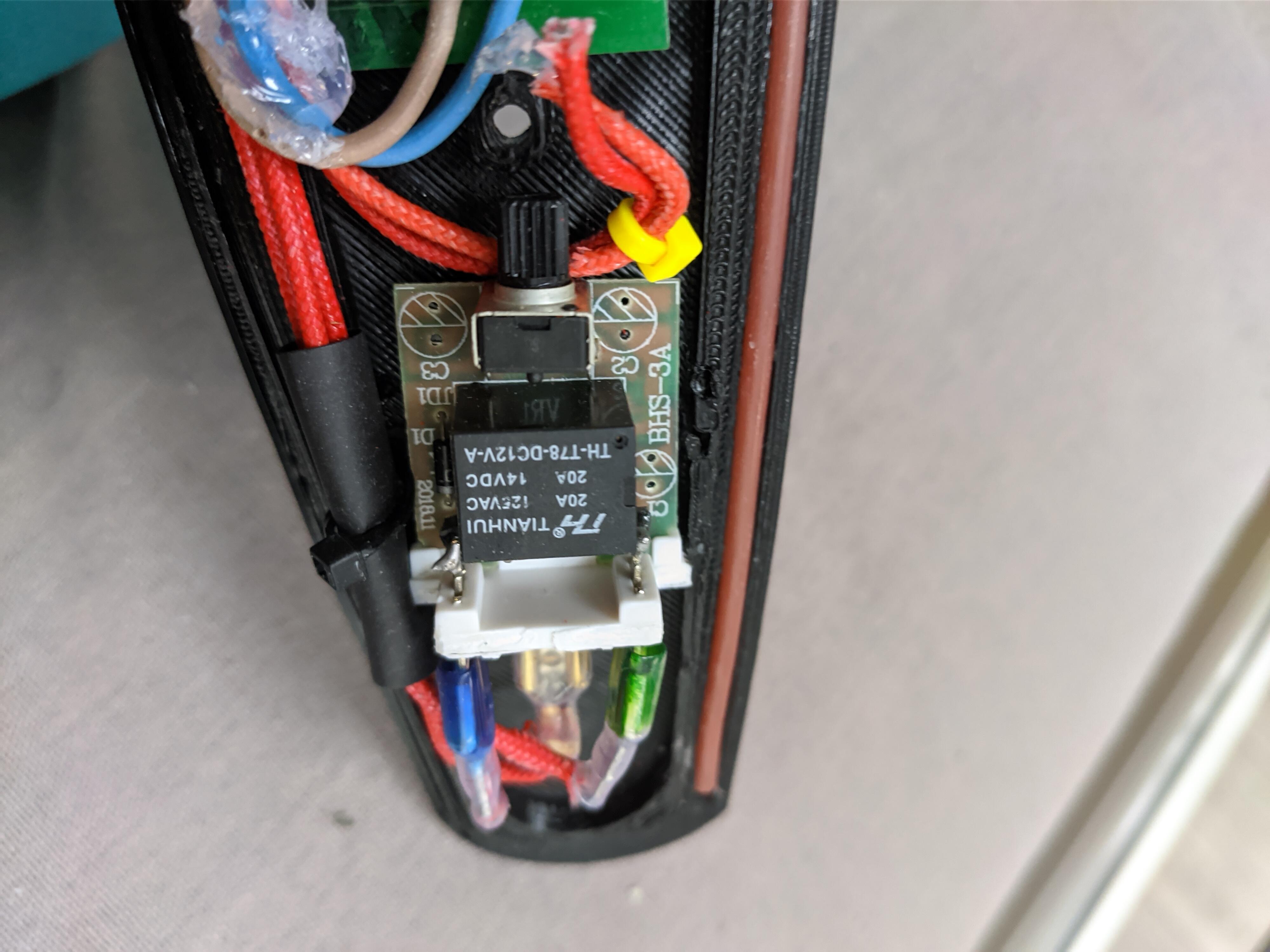

Si vous parlez du Comodo clignotants , j'ai pris des photos de ce Comodo

Les voilà je pense qu'il fait 3A

Mais c'est peut-être là référence 🙄




Modifié par Papa50
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277267
Partager sur d’autres sites

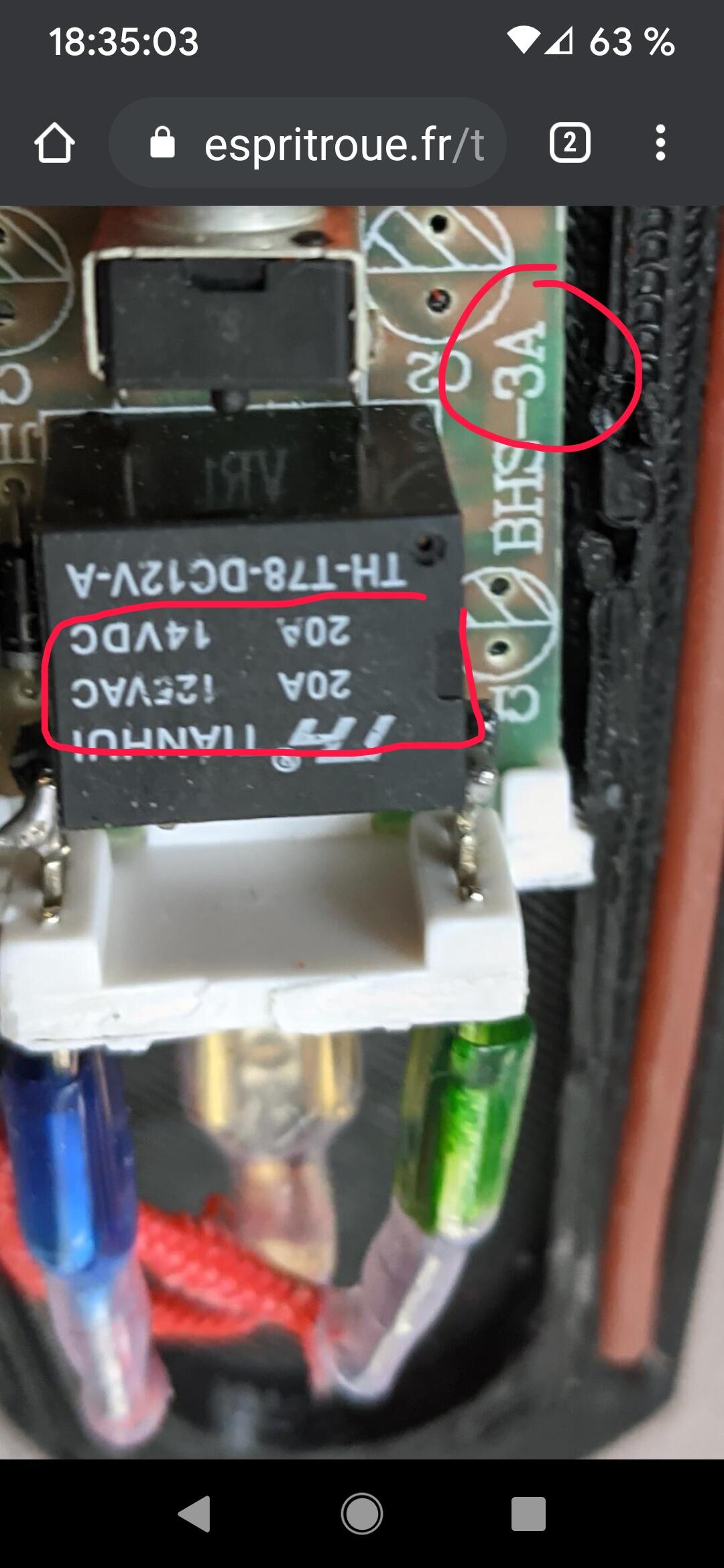

il y a une heure, Papa50 a dit :

Si vous parlez du Comodo clignotants , j'ai pris des photos de ce Comodo

Les voilà je pense qu'il fait 3A

Mais c'est peut-être là référence 🙄




C'est ta carte , relais qui alimente ton éclairage ?

Si c'est le cas , pas de soucis !

  • J'aime 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277271
Partager sur d’autres sites

Ca ressemble a une centrale clignotant (relais), c est pas un comodo....va falloir revoir les lexiques les gars😅...jsuis perdu

@Fab10 une ptite photo stp pour nous montrer de quoi tu parles pour supporter l eclairage...merci

Modifié par Surimi
  • +1 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277313
Partager sur d’autres sites

je suis comme @Surimi , je comprends pas la "carte relais"

j' ai :

- 1)  une centrale clignotant  (12/24v)(appeler comodo dans le temps ?)

- 2) un boitier de commande (12/48v) phare, clignotants, klaxon.

- 3 )un convertisseur 60/12v

- 4 )une carte télécommande deux canaux 12v

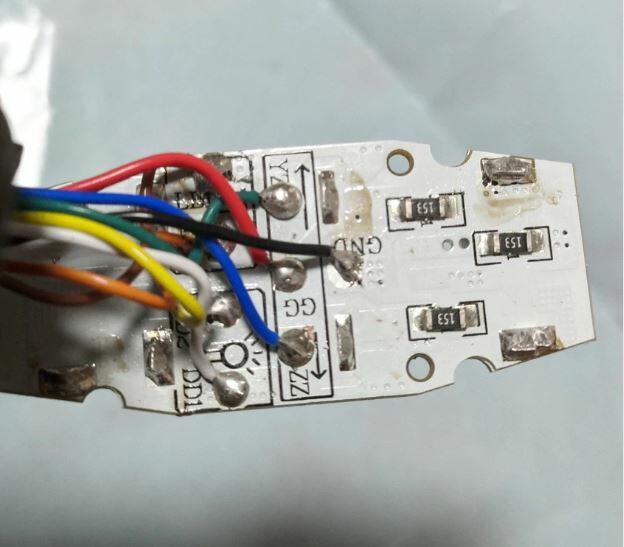

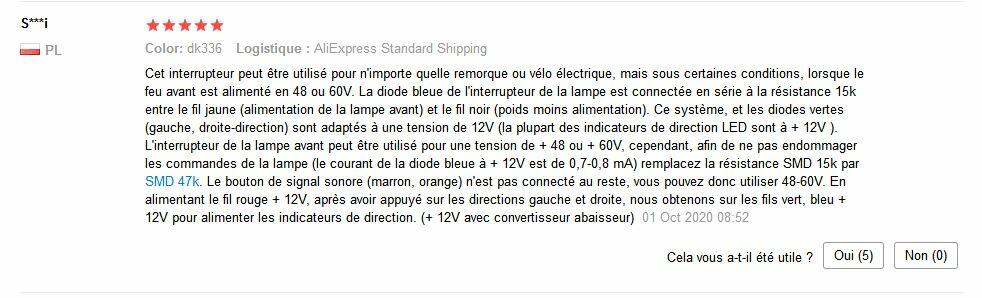

J'ai récupérer ce commentaire d'un acheteur il parle de smd47 ????



commande smd 47k resitanceCapture.JPG

commande resistance smd 47kCapture.JPG




Modifié par Papa50
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277325
Partager sur d’autres sites

il y a 38 minutes, Papa50 a dit :

je suis comme @Surimi , je comprends pas la "carte relais"

j' ai :

- 1)  une centrale clignotant  (12/24v)(appeler comodo dans le temps ?)

- 2) un boitier de commande (12/48v) phare, clignotants, klaxon.

- 3 )un convertisseur 60/12v

- 4 )une carte télécommande deux canaux 12v



J'ai récupérer ce commentaire d'un acheteur il parle de smd47 ????



commande smd 47k resitanceCapture.JPG

commande resistance smd 47kCapture.JPG

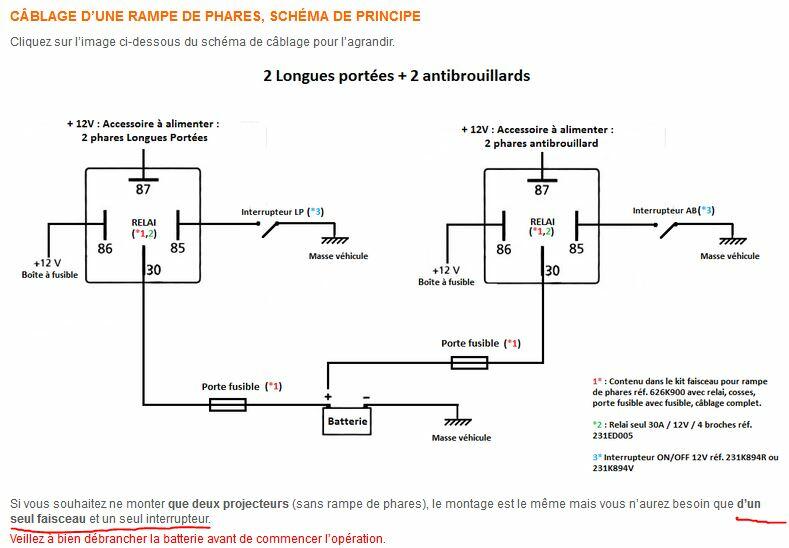

Ton Commodo alimente la bobine de ton relais au lieu d'alimenter ton phare , et le contact de ton relais , c'est lui qui se ferme et qui alimente ton phare .


Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277327
Partager sur d’autres sites

Je viens de trouver ça également possibilité de mettre directement un relais avec le fusible intégré .

€ 1,85 | Relais automatique 4 broches 30A de qualité supérieure avec fusible, relais de tension de bobine 12vdc

https://a.aliexpress.com/_BSlzYp




Modifié par Fab10
  • J'aime 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277329
Partager sur d’autres sites

il y a 30 minutes, Fab10 a dit :

Ton Commodo alimente la bobine de ton relais au lieu d'alimenter ton phare , et le contact de ton relais , c'est lui qui se ferme et qui alimente ton phare .


est ce que on peut faire cela , des que j’allume mon bébé alimentation des phare passe par la carte telecommande ?


Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277330
Partager sur d’autres sites

il y a une heure, Fab10 a dit :

Je viens de trouver ça également possibilité de mettre directement un relais avec le fusible intégré .

€ 1,85 | Relais automatique 4 broches 30A de qualité supérieure avec fusible, relais de tension de bobine 12vdc

https://a.aliexpress.com/_BSlzYp

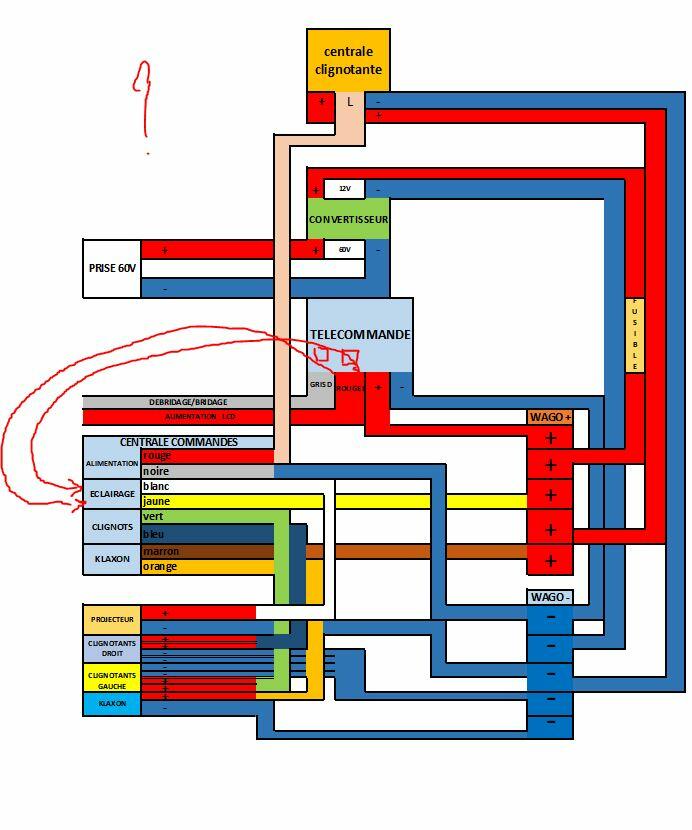

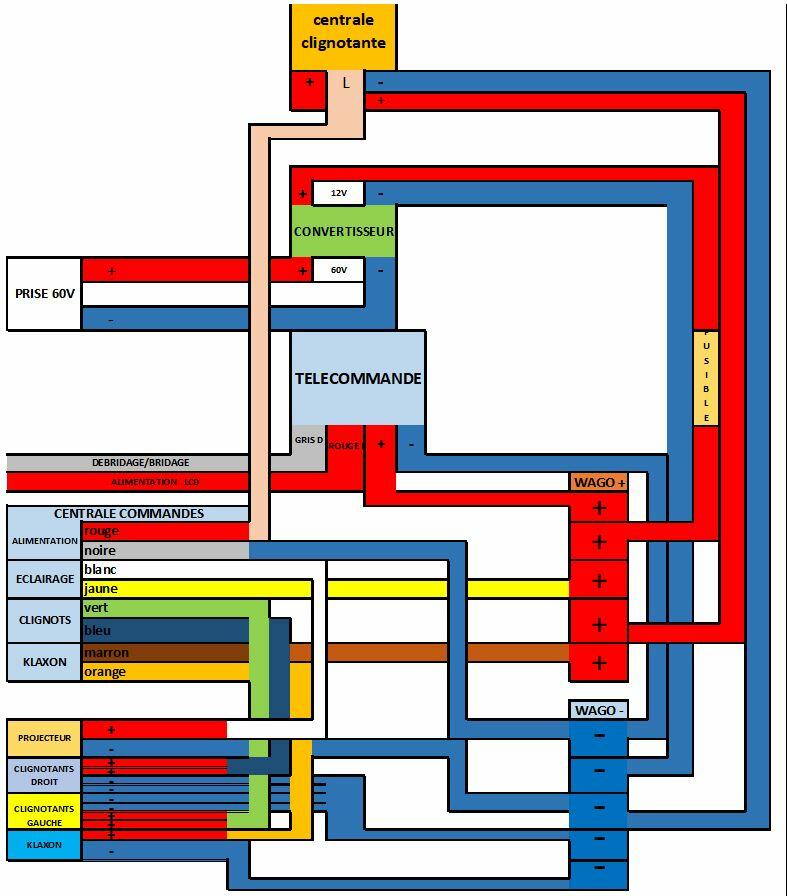

@Fab10 , si je commande je le branche ou sur mon schéma électrique 😭 ?


schemadernier Capture.JPG

dernier schema electrique clignots klaxon phare Classeur1.xlsx

Modifié par Papa50
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277336
Partager sur d’autres sites

@Fab10, j'avais pas compris ou tu voulais en venir au départ, apres avoir relu tes poste j'ai compris  l’intérêt du relai en supplément

par contre pour moi pas d’intérêt:

d'origine la WW2 a ce type de commodo (1A) et pourtant il supporte le double phare 72W, à 67.2V on dépasse les 1A (+ feux arrieres + klaxon)

j'ai aussi monté ce commodo sur ma sm4 pro avec un phare 40w + klaxon 0.2A et pas de soucis jusque là

apres pour vous rassurer, vous pouvez toujours rajouter un relais, ça ne fera pas de mal au circuit

  • J'aime 1
Lien vers le commentaire
https://www.espritroue.fr/topic/11196-kaabo-mantis-gt-v2-pour-un-vieux-nul-tutos/page/162/#findComment-277389
Partager sur d’autres sites
