Problème de pédales msx ?

[poulacourve74]

Bonsoir les wheelers,

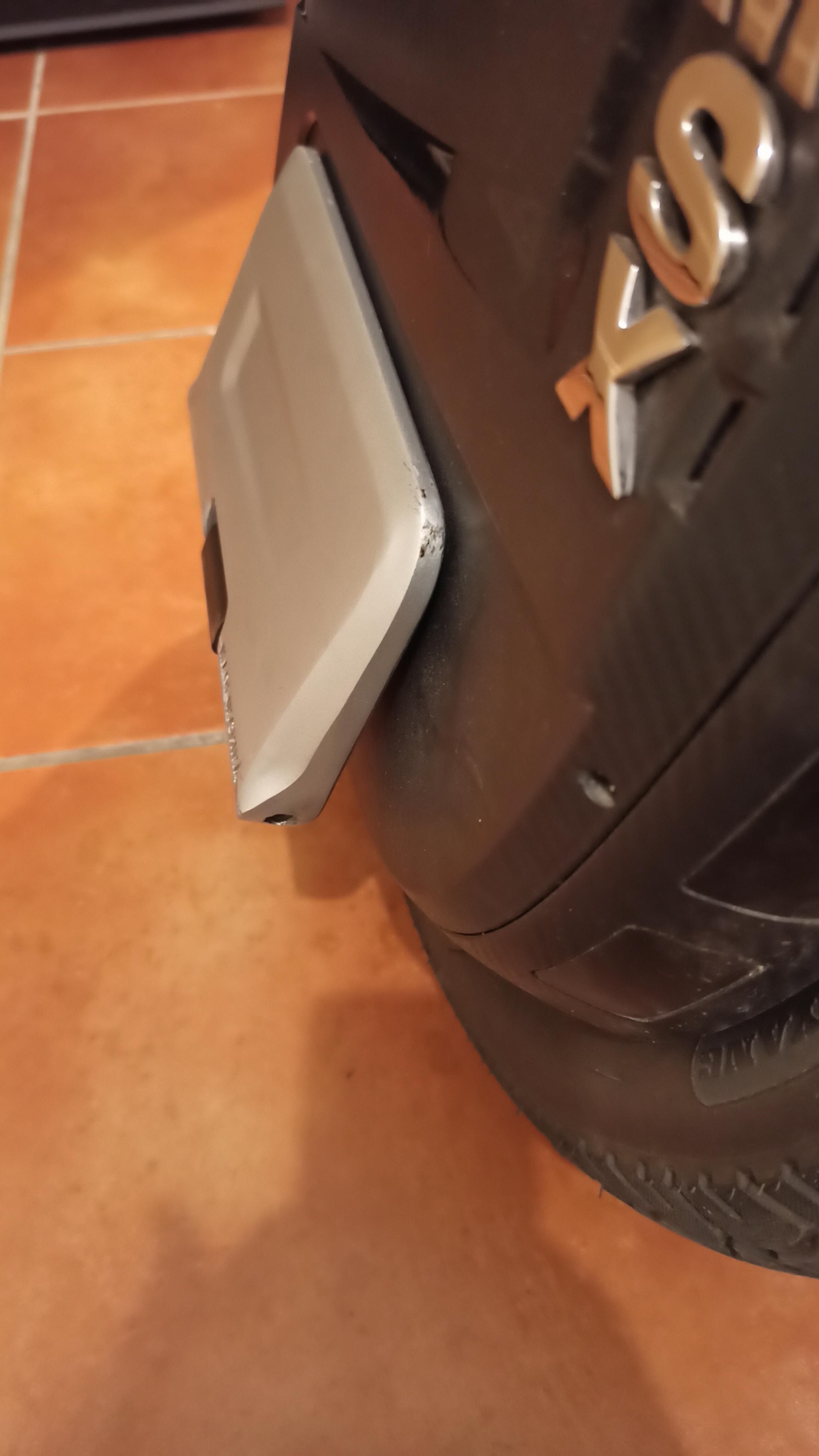

En rentrant du taff, je m'aperçois que j'ai la pédale droite de la msx est décalé une fois refermée de 1 cm par rapport à la coque.

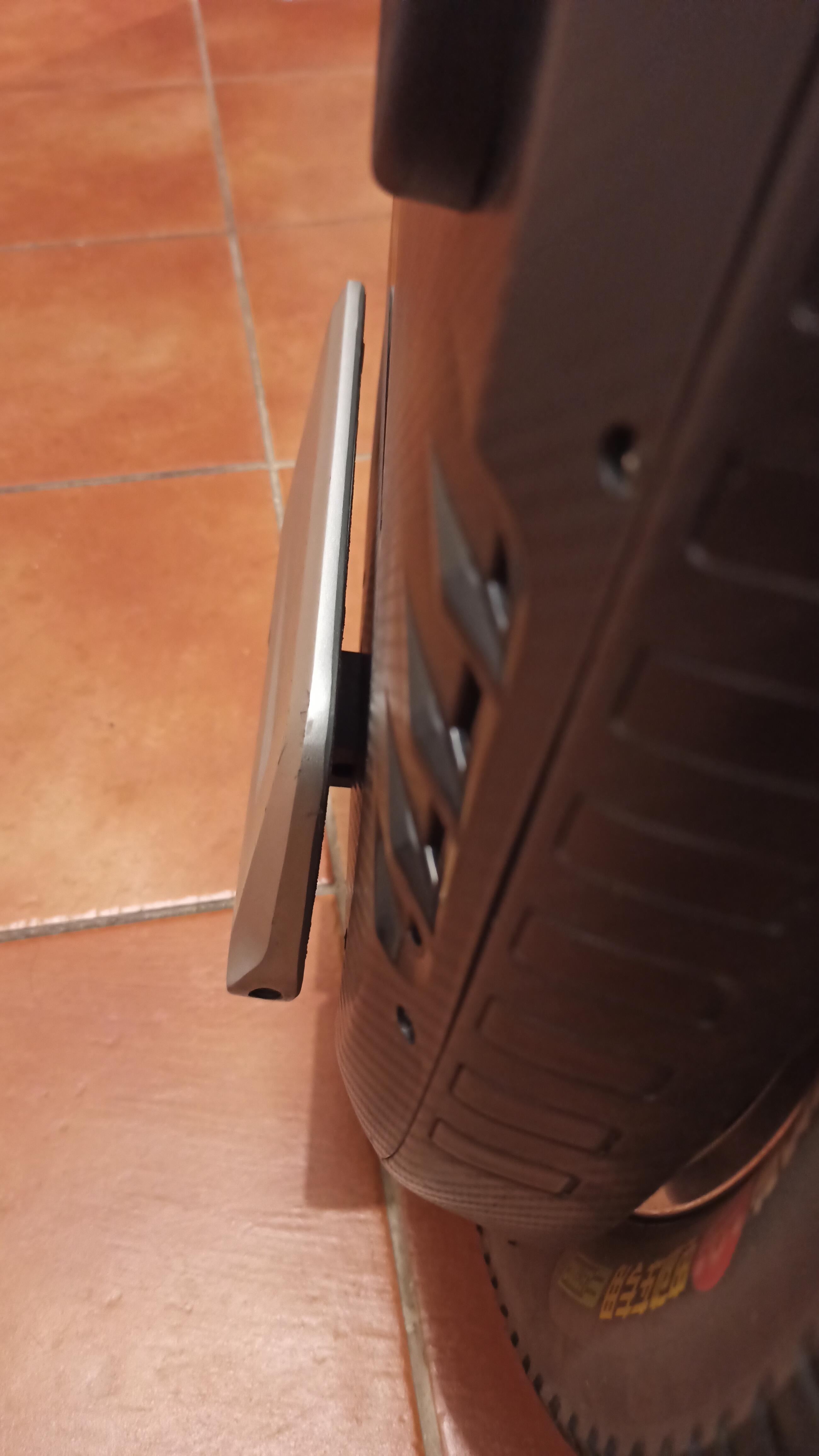

En haut la pédale avec la problématique, en bas la pédale normale.

Avis au processeurs de la msx :

Vous pensez que ce problème peut être grave et où peu cacher un futur problème plus grave?

Merci pour vos retours.

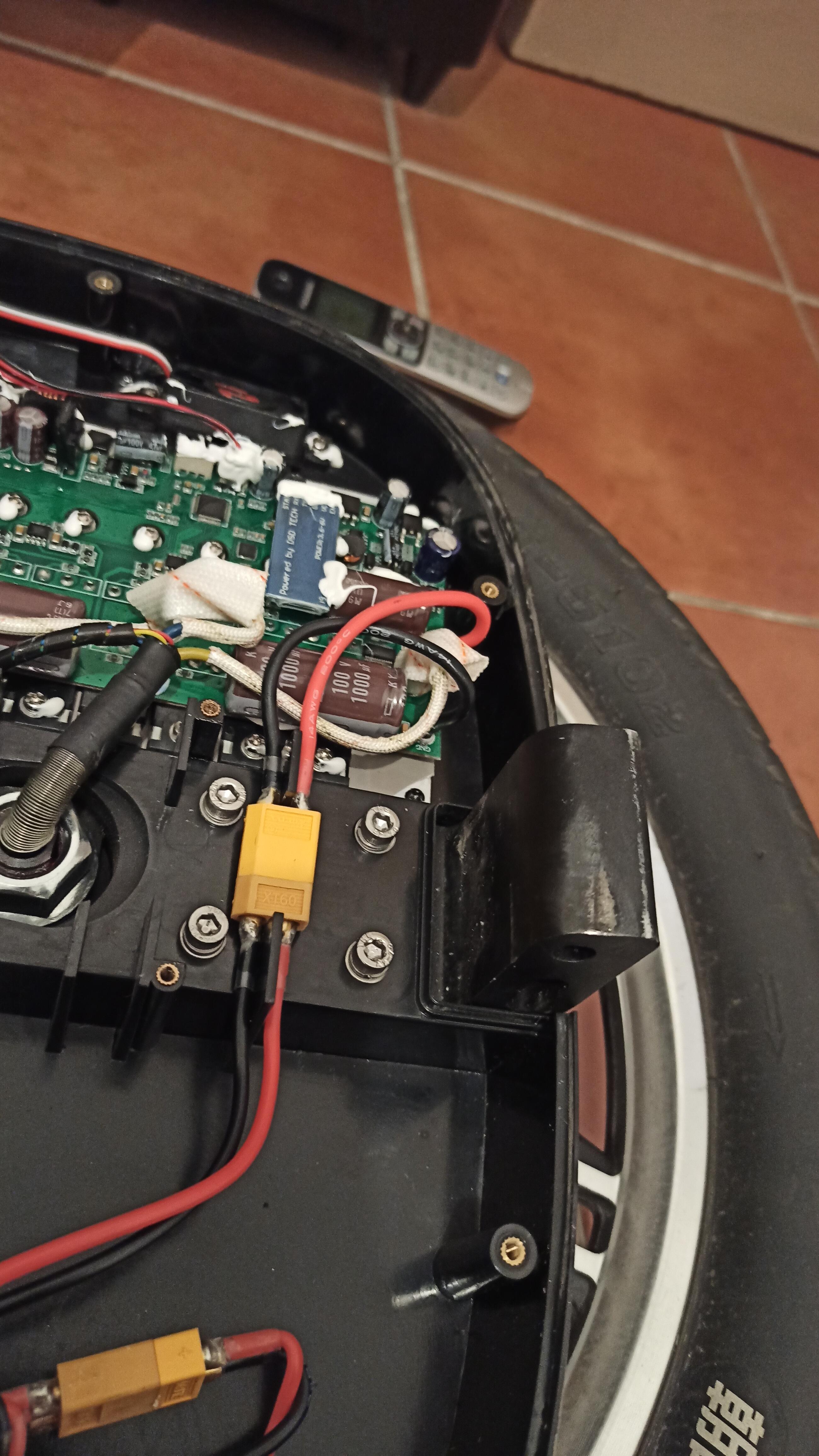

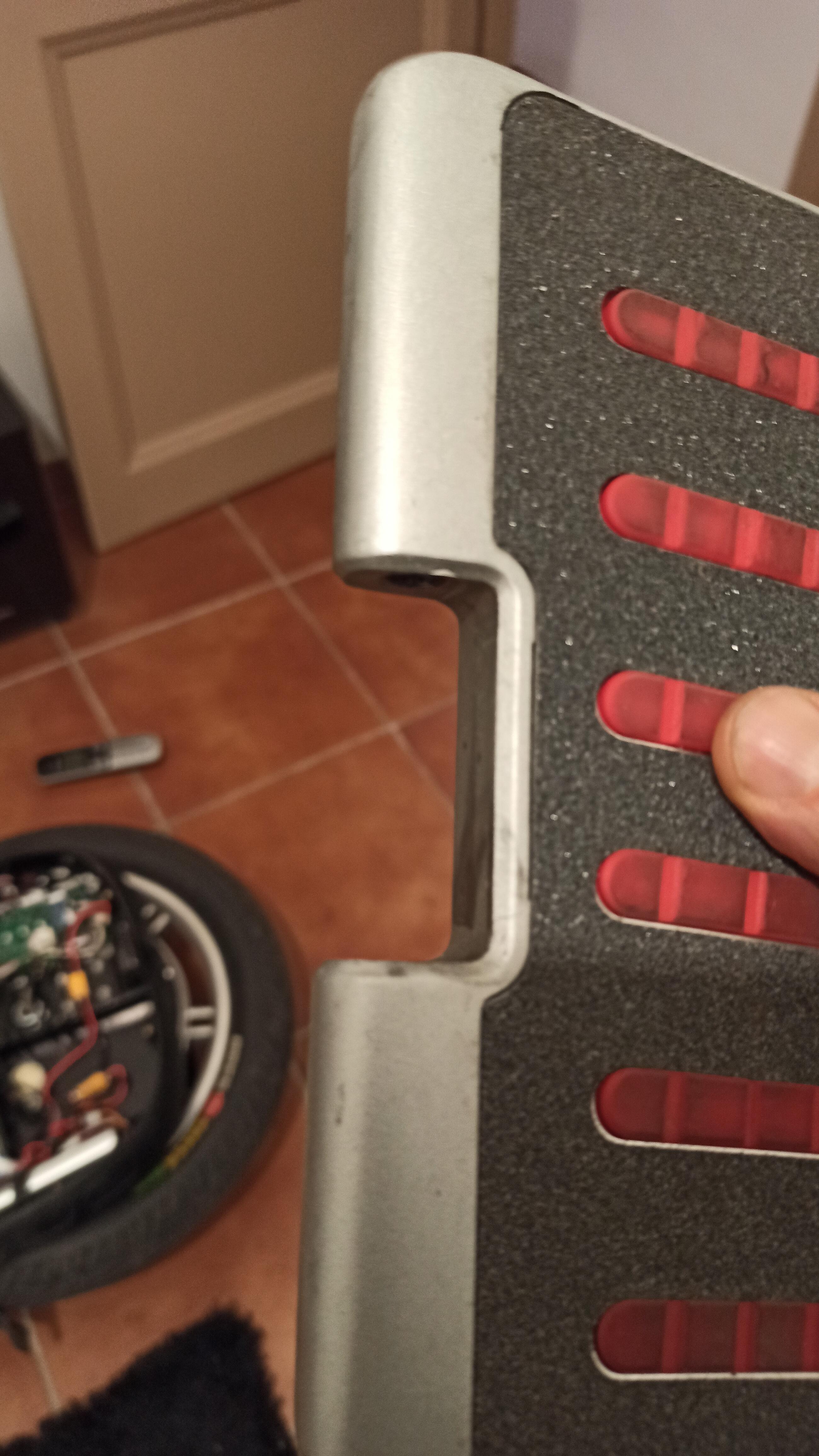

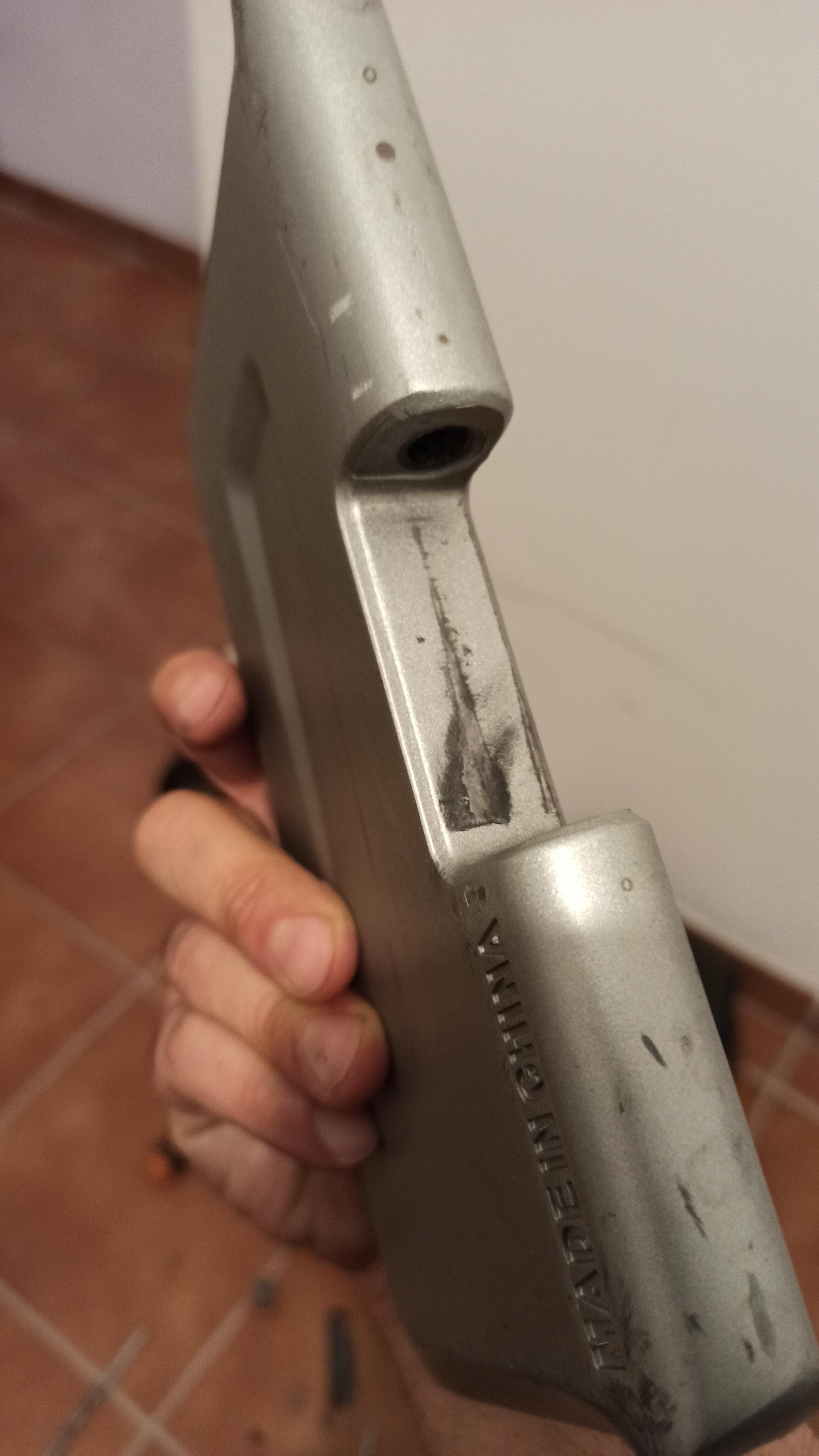

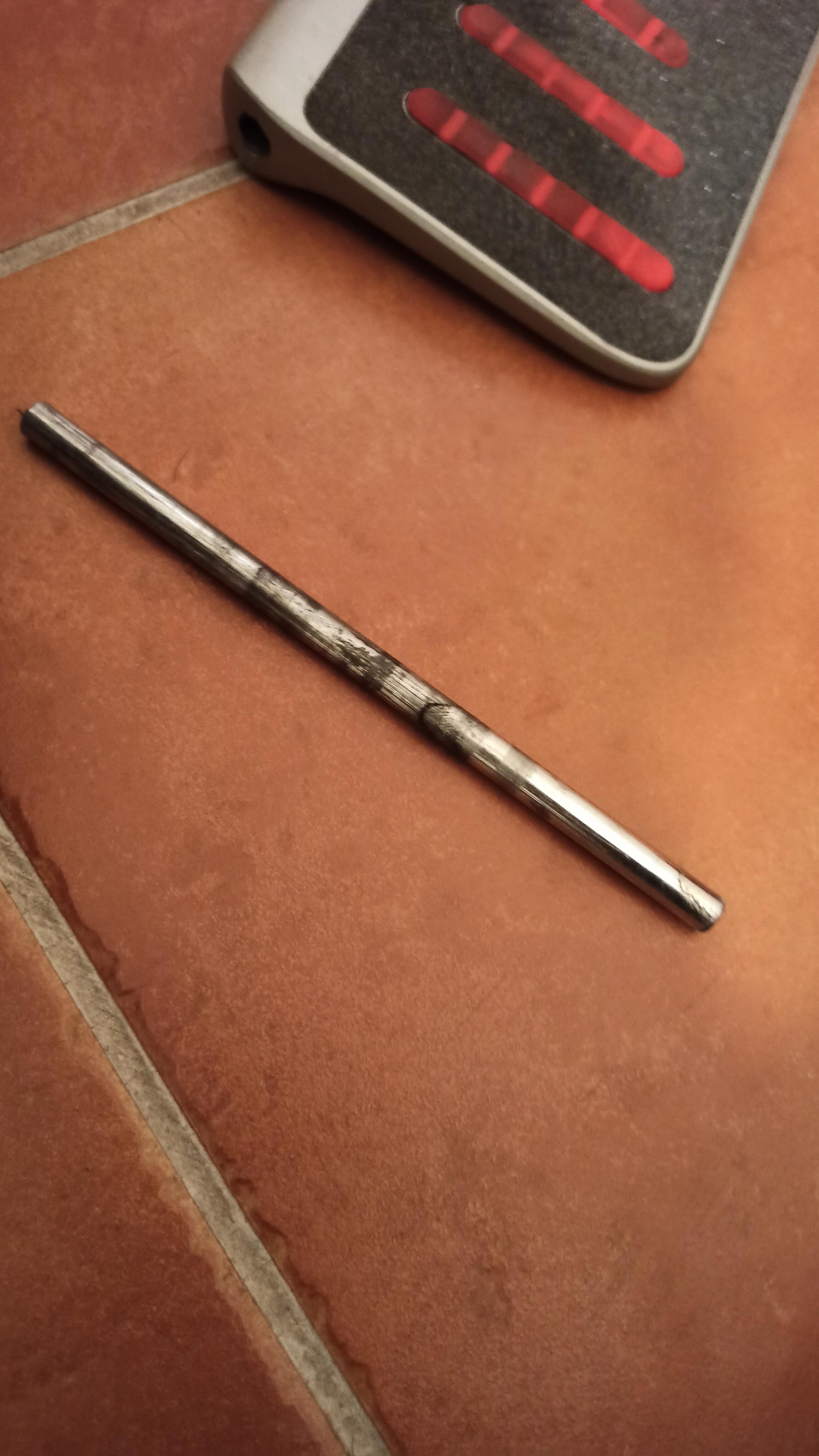

Édit : j'ai démonté la pédale, inspecté l'axe le support pédale ainsi que la pédale elle-même, et je ne vois rien de particulier. (photos à l'appui)





Modifié le 4 mars 2020 par poulacourve74

[Tank]

As tu tenter d’inverser les 2 pédales?

deployer elle on le meme angle?

[poulacourve74]

Non j'essaie de ce pas.

Ca serai pour étayer quel théorie ?

[poulacourve74]

Je viens d'inverser les pédales donc la droite a la place de la gauche et la gauche à droite et :

Le côté droite (plus de problème) et à gauche un décalage de 4mm à l'arrière et 2 à l'avant de la pédale.



[Jamy76]

Est ce que le trou du support pédale ne serait pas ovalisé ?

[poulacourve74]

Je ne vois pas.

J'ai inversé les petite rondelles noires de chaque côté de l'axe de pédale et je gagne quelques millimètres genre 2 à l'avant et 1 à l'arrière...

[poulacourve74]

il y a 5 minutes, Jamy76 a dit :

Est ce que le trou du support pédale ne serait pas ovalisé ?



il y a 6 minutes, Jamy76 a dit :

Est ce que le trou du support pédale ne serait pas ovalisé ?

J'ai inversé les petite rondelles noires de chaque côté de l'axe de pédale et je gagne quelques millimètres genre 2 à l'avant et 1 à l'arrière...

Je ne vois pas que les trous soient plus "ovalisés" que cela.

[Jamy76]

Pour t'aider à identifier une ovalisation, utilise le même axe que tu rentres à tour de rôle de chaque côté en veillant à l'enfoncer juste à peine dépassant de l'autre côté.

Puis tu le fais bouger latéralement et tu essai de visualiser le battement.

Tu fais pareil de l'autre côté.

Attention une différence de 1 ou 2 mm est déjà significative

[poulacourve74]

Je viens d'essayer, et la différence est très légère, moins d'un millimètre.

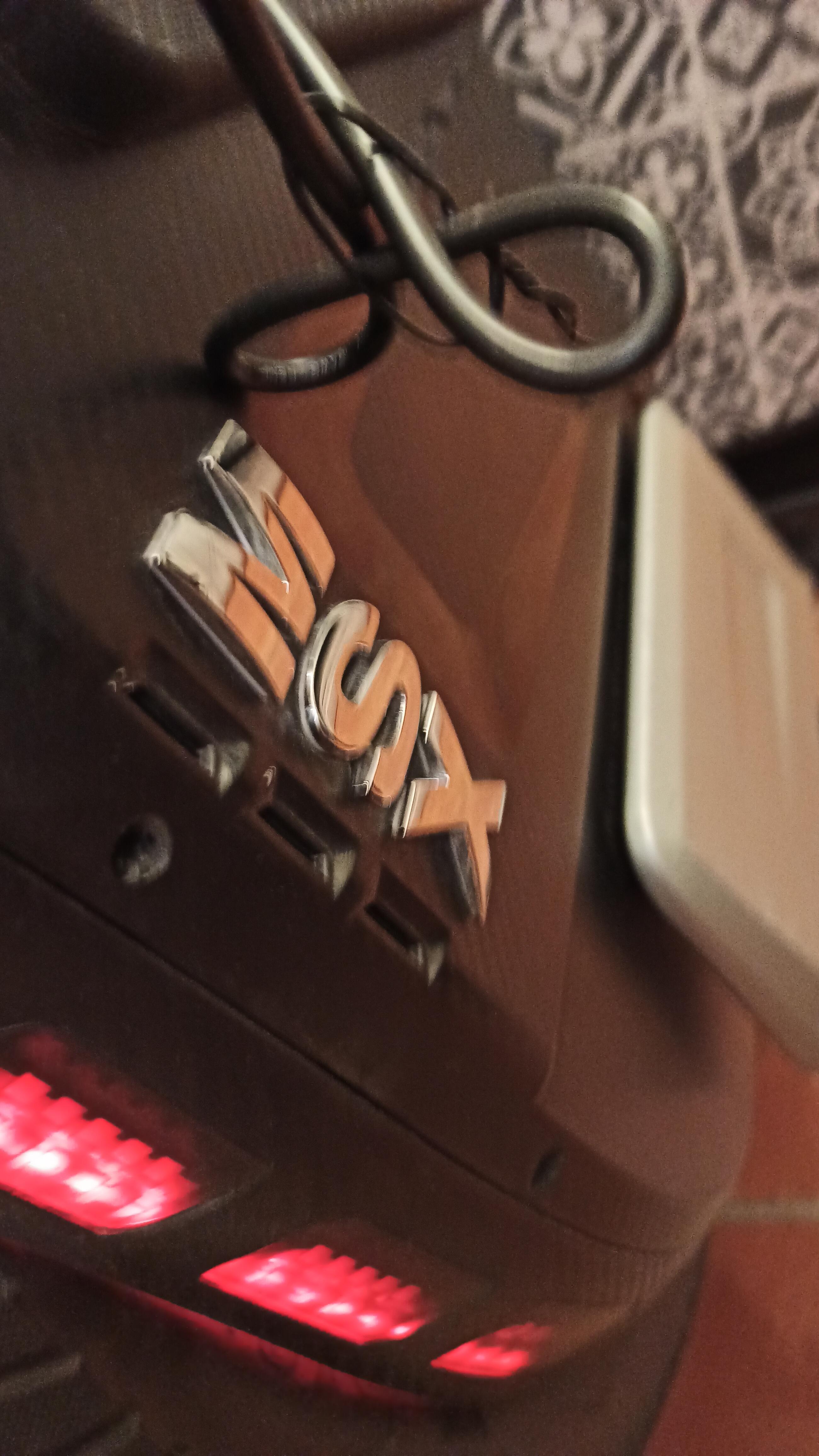

En inversant les rondelles noires j'obtiens cette différence :

Avant en haut, après en bas.

Il y a une amélioration, mais ça ne touche pas la coque, alors que de l'autre côté la pédale est plaquée.

J'ai fait rouler les deux tiges et ne sont pas tordus.

[Jamy76]

Je ne connais pas le type de rondelle des pédales de la MSX ni leurs emplacement. Sur KS 18 pas de rondelles.

Tant mieux si j'ai pu t'aider a réduire cette différence et apparemment localisé sur les rondelles et peut-être un peu ailleur a la fois.

[Tank]

N’est-ce pas tout simplement les épaisseur de peinture notamment la noir du support qui sont pas régulière ?

Les pédales de MSX sont simple dans leur montage et résistante, seul les axes sont fragiles et se tordent.



Si les 2 supports sont ok et identique et si les pédales sont pas casser ou tordu (je sais même pas si c'est possible) le problème vient donc du système de montage qui est lui même le plus simple du monde. Les butées ne sont réalisé que par les appuis de la pédale sur le support donc regarde a ce niveaux surtout la peinture. Au pire, tu la gratte au zone de contact pour laisser l'alu a nue.



Modifié le 5 mars 2020 par Tank
