Msuper3 devenue folle

[Techos78]

Il y a 2 heures, Xetra a dit :

Par contre du coup les gyro ne sont pas sur la carte mere mais sur la coque (...)

Je ne comprends pas pourquoi tu dis ça. La partie centrale est fixe, il n'y a que la jante et la couronne d'aimants qui tourne, grâce aux deux flasques guidés par une paire de roulements.

Une vidéo pour montrer comment ça se passe : Solowheel Inside Brushless Motor.mov , le fonctionnement est un peu erratique parce qu'il n'y a qu'un flasque qui maintient l'ensemble.

[Xetra]

exact

EDIT: c'est beau ! ca m'impressionnera toujours...

Modifié le 16 novembre 2016 par Xetra

[jul2leeds]

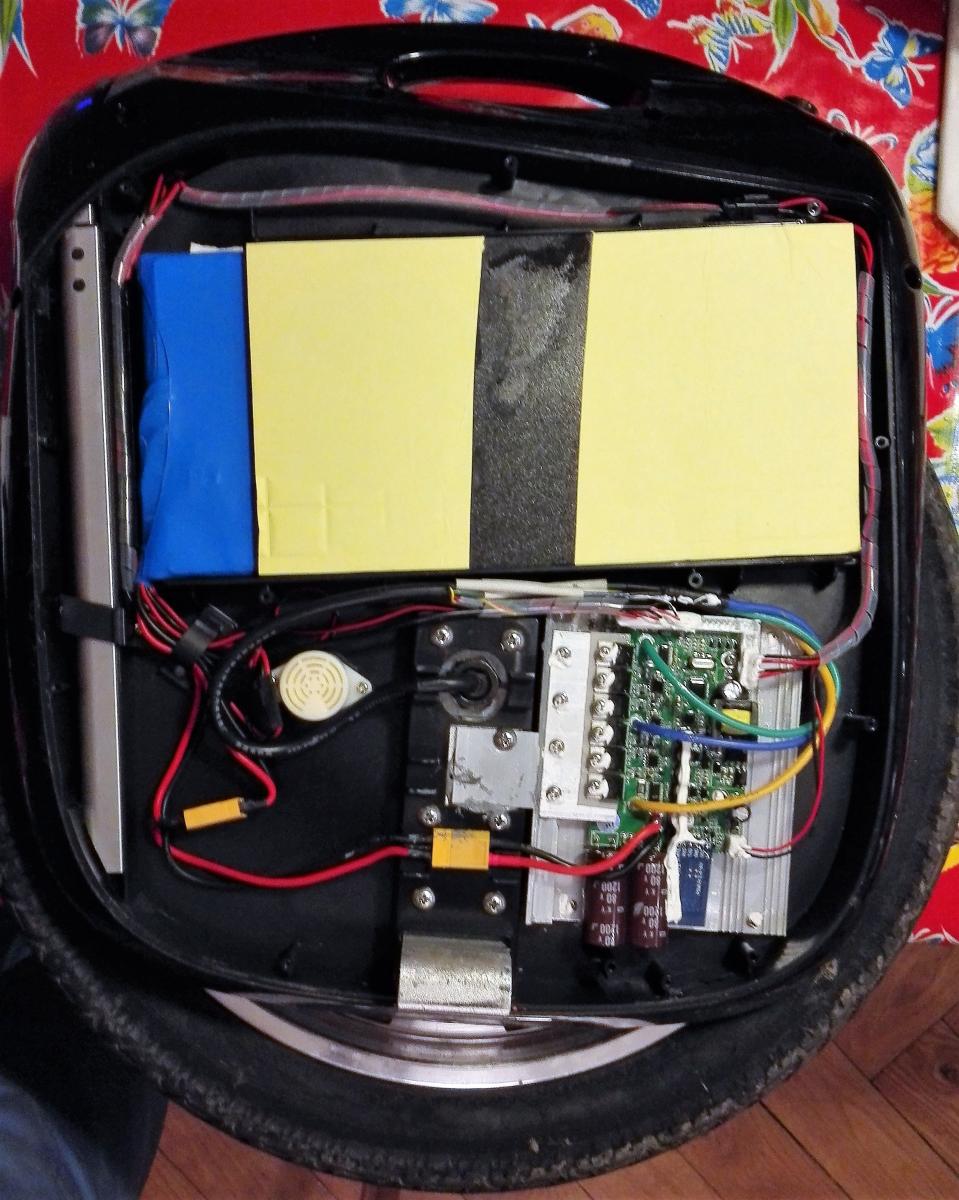

voila l'intérieur de la bête :

Rien de bien suspect à première vue, ni sur les composants et connectiques qui semblent bien fixés/branchés, ni au niveau de l'axe.

Je vais maintenant tenter de récupérer au plus vite une nouvelle carte mère.

[volavoile]

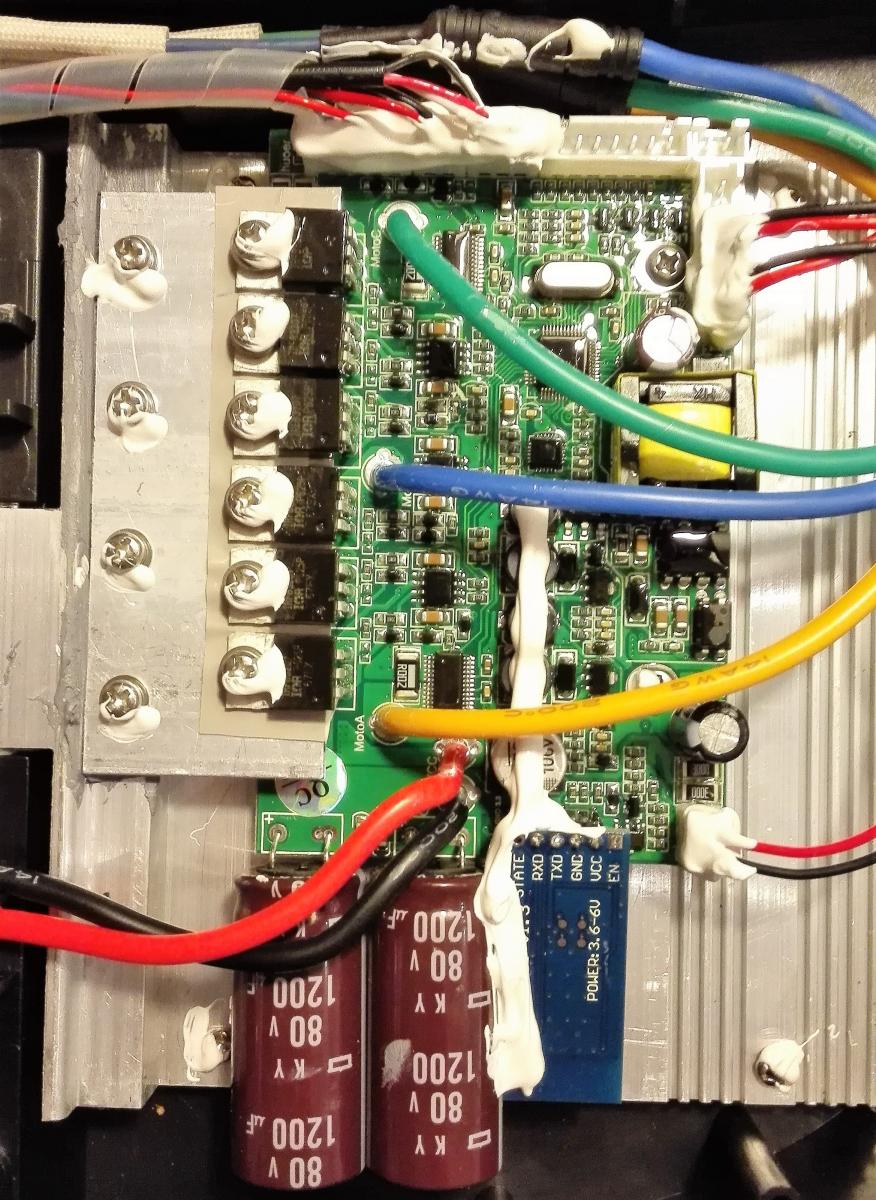

C'est une CM à seulement 6 mofsets?

ils ont changé pour une à 12 sur l'acm... ca veut dire que c'est moins secure?

autre question: on ne voit pas de marque sur le condo... c'est du bas de gamme?

Si des electroniciens ont un avis'eclairé sur ce point?!

gotway utilise t'ils des cartes generiques?

ca fait tres bon marché par rapport à du inmotion! On n'est pas dans la meme gamme en qualité de fabrication!

Modifié le 17 novembre 2016 par volavoile

[Invité]

C'est une CM à 12 Mosfet, ils sont sur 2 étages par série de 6.

[Techos78]

Cette carte est très compacte, tropicalisée, et bien organisée. Il n'y a pas de raison de soupçonner l'usage de composants médiocres.

Les différents points de colle donnent un aspect désordonné, mais ils sont utiles et non critiquables (ce n'est pas une oeuvre artistique).

Il est possible que ce soit une carte relativement standardisée, donc "générique", ce qui n'est pas défavorable par rapport à un produit "sur mesure".

Dans ce cas attention, non seulement il faut la bonne carte, mais configurée dans la bonne orientation (à cause des capteurs gyro).

Ce qui me chagrine quand même c'est l'absence de connecteur sérieux pour le câble de roue. En cas de crevaison, daltoniens s'abstenir...

[Pascal91]

c'est quoi la boursoufflure au milieu des batteries ? de l'humidité ou un effet d'optique sur la photo ?

[Invité]

C'est de la mousse avec du double face, certainement une partie décollée du pack batterie lors de la dépose du panneau latéral (la bande noire est collé sur le panneau latéral)

[Pascal91]

va falloir un jour qu'il soigne cette partie, quand je regarde une V8 et le pack batterie bien calé qui ne bouge pas.

[nrx]

Il y a ce tuto réalisé par le sympathique anglais frisé.



Si ça peut te servir.

Modifié le 17 novembre 2016 par nrx

[Brome]

il y a une heure, Techos78 a dit :

Cette carte est très compacte, tropicalisée, et bien organisée.

À quoi tu vois qu'elle est tropicalisée ?

[Techos78]

il y a 37 minutes, Brome a dit :

À quoi tu vois qu'elle est tropicalisée ?

La tropicalisation est un vernis déposé au trempé, au pistolet ou au pinceau. Il faut bien sûr épargner toutes les zones de contact et les connecteurs.

On peut remarquer le reflet brillant, particulièrement autour des petits composants. Le marquage des composants devient moins lisible.

Ce cuivre comporte une couche de fermeture (la couleur verte), qui préserve les connexions en couches externes.

Les composants passifs les plus petits semblent être de taille 0603 (6 x 3 centièmes de pouce), les petits trous métallisés, guère plus gros que 0,3mm nécessitent une précision générale classe 5 ou classe 6.

C'est une belle carte. En électronique, les chinois atteignent souvent des taux de réussite de 98% aux tests de fin de chaîne d'assemblage. Ils sont très forts.

[volavoile]

Donc bonne carte! Infiniment plus simple et maintenable qu'une v5... mais il semble qu'il y ait moins de conception maison... c'est de l'assemblage...

[nicolas2k]

C'est une CM à seulement 6 mofsets?
ils ont changé pour une à 12 sur l'acm... ca veut dire que c'est moins secure?
autre question: on ne voit pas de marque sur le condo... c'est du bas de gamme?
Si des electroniciens ont un avis'eclairé sur ce point?!
gotway utilise t'ils des cartes generiques?
ca fait tres bon marché par rapport à du inmotion! On n'est pas dans la meme gamme en qualité de fabrication!

Tu regardes bien les fixations, il y a une série de 6 Mofsets en sandwich. Puis la qualité des condos, j'avais remarqué s'il sont tous pareils comme ms2, autre modèle de gotway et même autre marque de GW que j'avais tilté qq part kg ou airwhell ou autre ! Ceci dit que la cm n'est pas fabriqué chez gw mais elles sont vendus d ailleurs...

Envoyé de mon HUAWEI NXT-L29 en utilisant Tapatalk

[volavoile]

C'est clair qu'une CM sera toujours fabriquée chez un specialiste, mais mon interrogation est sur le niveau d'expertise de gotway dans la definition de ses roues, et donc dans sa capacité à adapter son firmware aux problemes'rencontrés par ses utilisateurs. D'ailleurs, pas d'enregistreurs chez gotway!

[volavoile]

Ou et comment vas tu acheter cette carte? Ca va te couter combieun?

j'ai vu sur youtube un mec qui avait le meme pb... la roue piquait ou montait en tournant! Conclusion carte morte!

[nrx]

Personnellement j'achèterai la carte mère chez Gotway France. Tu bénéficiera au moins d'une garantie et le coût ne doit pas être très élevé (à comparer à une importation de Chine avec les frais de port et de douane). Ce qui coûte cher dans nos roues ce sont les batteries et dans une moindre mesure le moteur.

Modifié le 19 novembre 2016 par nrx

[volavoile]

Le même symptôme. ... ça pique du nez d'un côté et se redresse de l'autre.....



Modifié le 19 novembre 2016 par volavoile

[Techos78]

Géniale, cette vidéo est géniale, et son commentaire, unique pour l'instant, est superbe de précision et concision :

" I had the same problem on my acm. A recalibration with both axis straight fixed it. Vertical/ horizontal "

Bon Dieu, mais c'est bien sûr, si la calibration est naze (surtout en roulis), tout pivot autour de l'axe vertical du repère externe crée une projection en tangage sur le repère interne, et l'asservissement compense ce déséquilibre qui n'existe pas...

Cela donne une piste intéressante pour @jul2leeds : si pour une raison obscure tu as perdu tes valeurs de calibration, il faut recalibrer au quart de poil...

[volavoile]

Est il possible de recalibrer?

Mais en effet, c'est logique, et cela rassurer sur la qualité de l'électronique. ... quoi que pourquoi ce la arrive?
