schema de câblage speedway 5

[al al]

bonjour

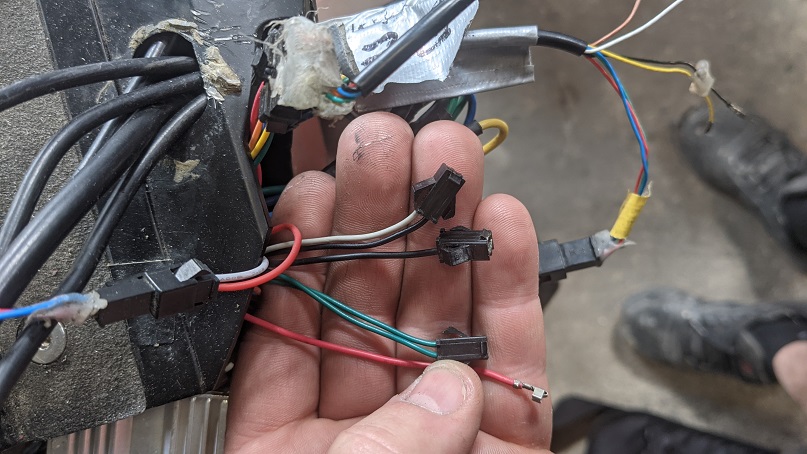

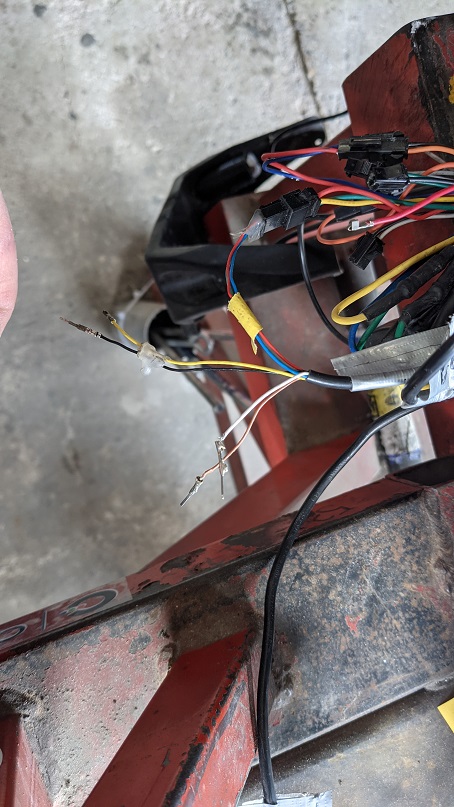

suite à un accident d'un pot ; j'ai récupéré une Speedway 5 , mais  dans le choc une partie de la connectique a été arraché .

Je me suis donc rapproché des importateurs pour avoir un schéma de cablage avec les code couleur des fils.

et À ma grande surprise personne ne dispose des schémas. Déjà que pour avoir les pièces détachées ils m'ont fait galérer plus de 3 mois , pour que je finisse à les acheter directement sur Aliexpress.

À défaut de trouver un schéma , je cherche des infos sur le branchement des commodos suivant :

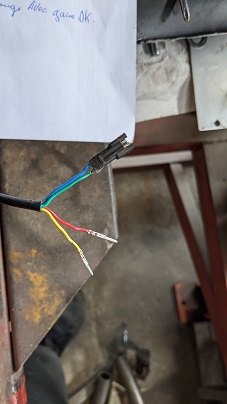

le commodo 4 fils ; avec  l'inter eco turbo (fils rouge et jaune)   va avec quel branchement du CONTROLEUR et

single dual (fils bleu et vert) va avec quel branchement du CONTROLEUR



et   le commodo 7 fils avec les bouton pour commander lumière, klaxon et clignotants

clignotants 3 fils ok

klaxon (fils noir et jaune) va avec quel branchement du CONTROLEUR

clignotants (fils marron et blanc) va avec quel branchement du CONTROLEUR





j'ai aussi un fils du CONTROLEUR de couleur rouge d' arraché , il va surment avec le cable noir





merci









[Tram31]

Bonjour à toi ,



  Si tu n'as toujours pas réussi à retrouver le bon câblage du contrôleur de ta SP5 voici une petite vidéo qui pourrait  t'y aider grandement 🤞 ...

    Bon courage dans ton cas  !...Rien d'impossible toutefois  ici mais les couleurs des fils ne correspondent que pour 50 % d'entre eux environ...donc il faut bien comprendre l'origine de ceux là avant de les recâbler sans risques d'erreurs ...  🤙✨!;)





[Zamalk]

Bonjour,

Schema de câblage SW5 si ça peut t'aider également
