Débranchement moteur Speedway 5 Lite

[Vossy]

Bonjour à tous et toutes

je possèdes une Speedway 5 Lite depuis le mois d’août et je souhaiterais équiper la roue arrière d’un disque de 160mm ma question est la suivante comment procéder pour débrancher le moteur ? Étape par étape

merci d’avance pour vos réponses

Vossy

[Christian-91]

Trottinette éteinte,

Il faut accéder au compartiment ou se trouve le contrôleur dans le deck, tu repère les "gros" fils , bleu, jaune, vert et tu les dégages des autres fils, tu cherche les connecteurs qui leurs correspondent, avant de débrancher regarde bien la couleur des fils qui arrivent du contrôleur vers le moteur afin de les remettre exactement comme ils étaient branchés,

Ensuite de l'arrière (côté moteur) tu tire sur le câble en douceur pour ne rien arracher, ....., j'imagine que ça ne va pas être simple de refaire passer le câble pour le rebrancher,

Je mets des photos en exemple pour repérer les fils, elles ne viennent pas de la SW-5 lite, mais pareil.

Attention les câble et fils dans le deck sont rangés à la façon plat de spaghettis, alors à manipuler vraiment en douceur, surtout quand tu va les remettre tous, ne force surtout pas quand tu va refermer le deck sous peine de couper/arracher des fils

Certains ont préférés couper les fils à l'arrière de la trottinette, ils ont soudés des connecteurs pour ne pas ouvrir le deck !

Quoique tu décide : c'est à tes risques, si tu doute, ne touche à riens ou attend d'autres interventions, désolé si j'ai été brouillon dans mes explications

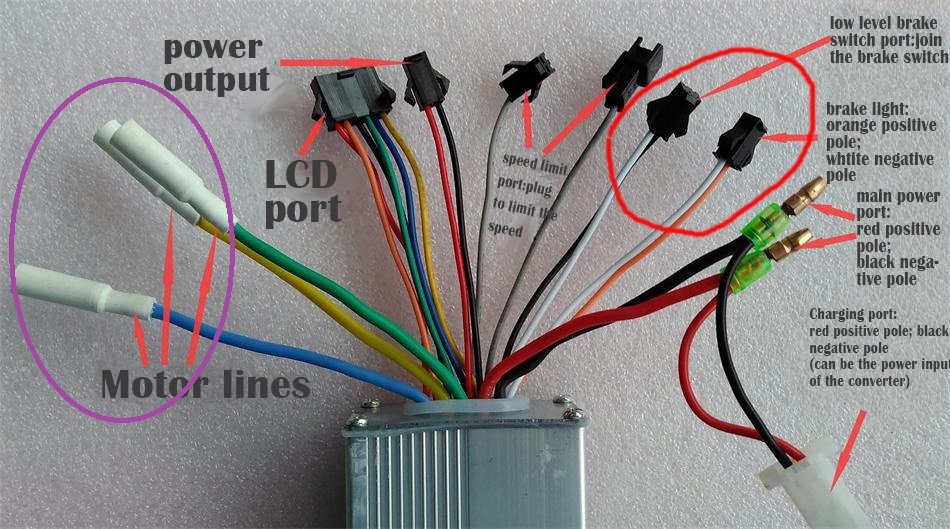

Fils dans le rond violet

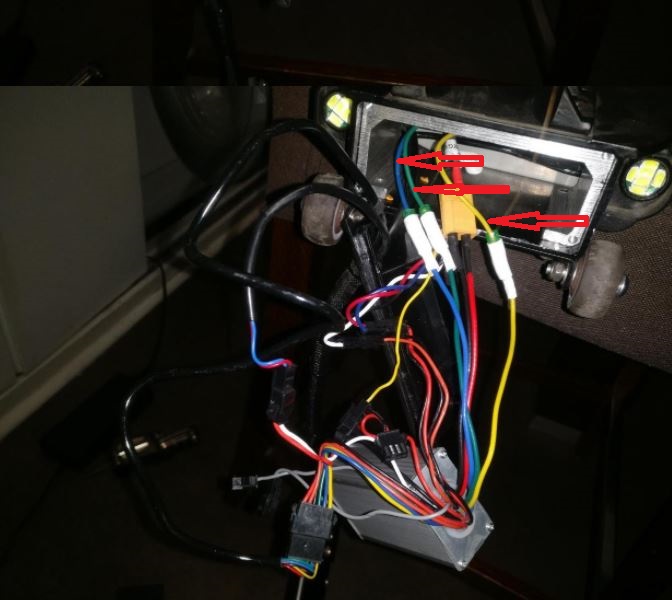

Fils Flèches rouge





[Vossy]

Salut merci pour t’as réponse effectivement j’ai procédé comme tu as expliqué plus haut pour faire repasser le câble j’ai démonté le clignotant/feu arrière... le plus compliqué a été de refermer le deck

encore merci pour les explications

[Christian-91]

Il y a 1 heure, Vossy a dit :

pour faire repasser le câble j’ai démonté le clignotant/feu arrière

 content pour toi

Je l'avais oublié celui-là, merci de l'avoir précisé ça pourrait servir à d'autres personnes
