Solution charge rapide (4A) KS18L

[raff01]

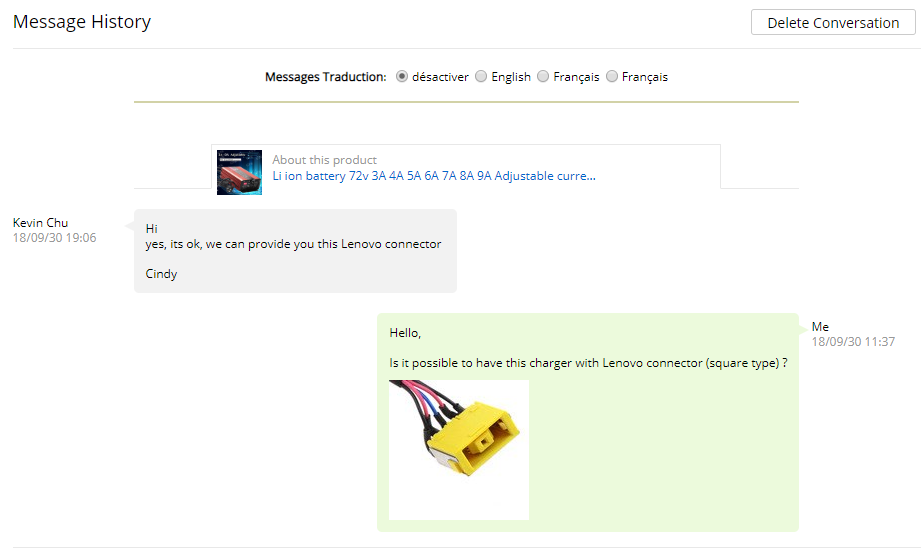

Hello, pour info sur Aliexpress ce vendeur m'a confirmé qu'il pouvait faire le chargeur 4A avec le port Lenovo :

https://fr.aliexpress.com/item/Li-ion-batterie-72-v-3A-4A-5A-6A-7A-8A-9A-R-glable-courant-chargeur/32888294406.html



Modifié le 1 octobre 2018 par raff01

[Polobison]

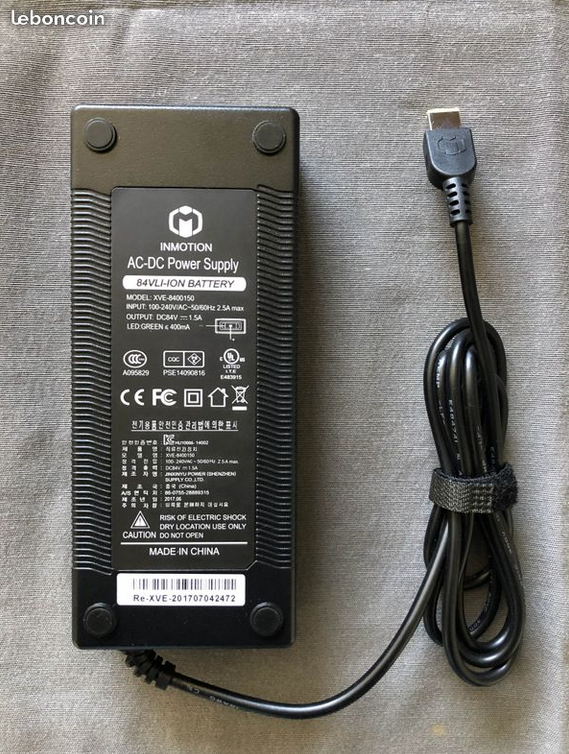

Attention comment il te branche la sortie je crois que sur les inmotion c’ est branché dans l’autre sens pour les V5

[G.Rhum]

Il y a 3 heures, raff01 a dit :

sur ta photo c'est l'embase, (identique aux 2 embases présentes sur la roue)

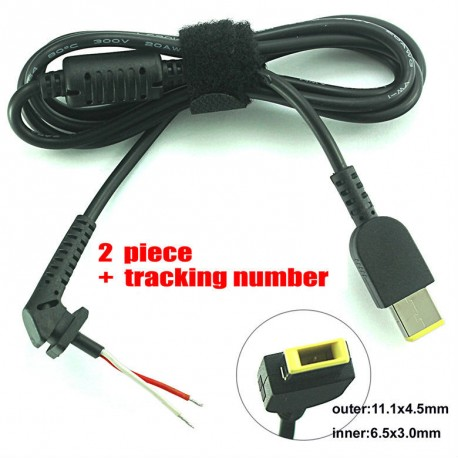

ce qu'il te faut c'est la fiche, comme ça:

avec le picot au milieu (même si il est non connecté)

et comme l'a dit @Polobison:

le + à l’extérieur du connecteur le moins à l’intérieur.

Pas le central, mais les deux autres plats.



il y a 45 minutes, Polobison a dit :

Attention comment il te branche la sortie je crois que sur les inmotion c’ est branché dans l’autre sens pour les V5

effectivement pour Inmotion le branchement est différent (le picot central est au + et le blindage externe non utilisé)

Modifié le 1 octobre 2018 par G.Rhum

[raff01]

Oui, j'ai rectifié après et je lui ai demandé, il m'a confirmé qu'il avait ça en sortie et qu'il pouvait me l'assembler

Modifié le 1 octobre 2018 par raff01

[BatMat]

Salut, pour info j'ai opté pour cette solution :

https://fr.aliexpress.com/store/product/YZPOWER-84-v-5A-Au-Lithium-Batterie-Chargeur-pour-72-v-20-s-Batterie-Au-Lithium/2217102_32847999146.html?spm=a2g0w.12010612%2Fitm2home-1.8148356.1.5dd050f3DLCogn

Donc charge 5A, j'ai demandé le connecteur EU en entré AC et le GX12 en sortie DC pour ma V8. J'ai coupé la sortie et raccordé proprement en parallèle le connecteur GX avec deux fiches Lenovo mâle pour ma 18L puis raccord sur le câble se sortie 84V 5A coupé précédemment. cela fonctionne parfaitement, ATTENTION à bien repérer la polarité pour le branchement de câbles. Charge complète de la 18L: 3H30 (contre environ 10h avec le chargeur d'origine contrairement à ce qu'annonce KS)  charge de la V8: 1H30

Le chargeur fait peu de bruit je trouve, c'est assez supportable même dans mon salon et il fonctionne bien, il se coupe en fin de charge, les ventilateurs aussi.

Satisfait

[nthierry]

Bonjour

@gordas06une petite photo pour qu'on visualise mieux le montage ?

[BatMat]

Il y a 1 heure, nthierry a dit :

Bonjour

@gordas06une petite photo pour qu'on visualise mieux le montage ?

Salut, je mettrai ça prochainement mais tu ne verras rien, j’ai isolé le raccord

[BatMat]

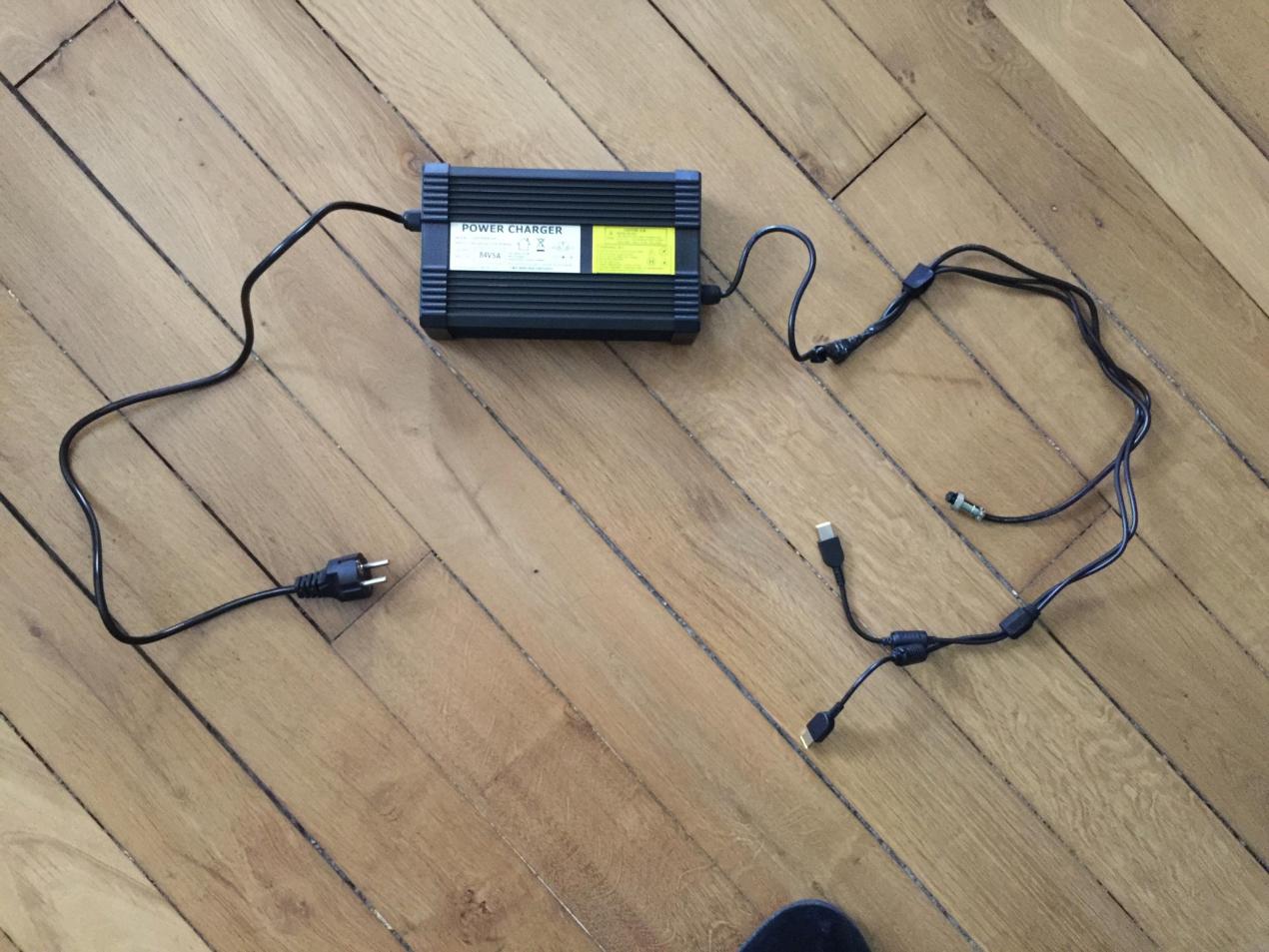

Et voici! Pour moins de 60€ le tout

[BatMat]

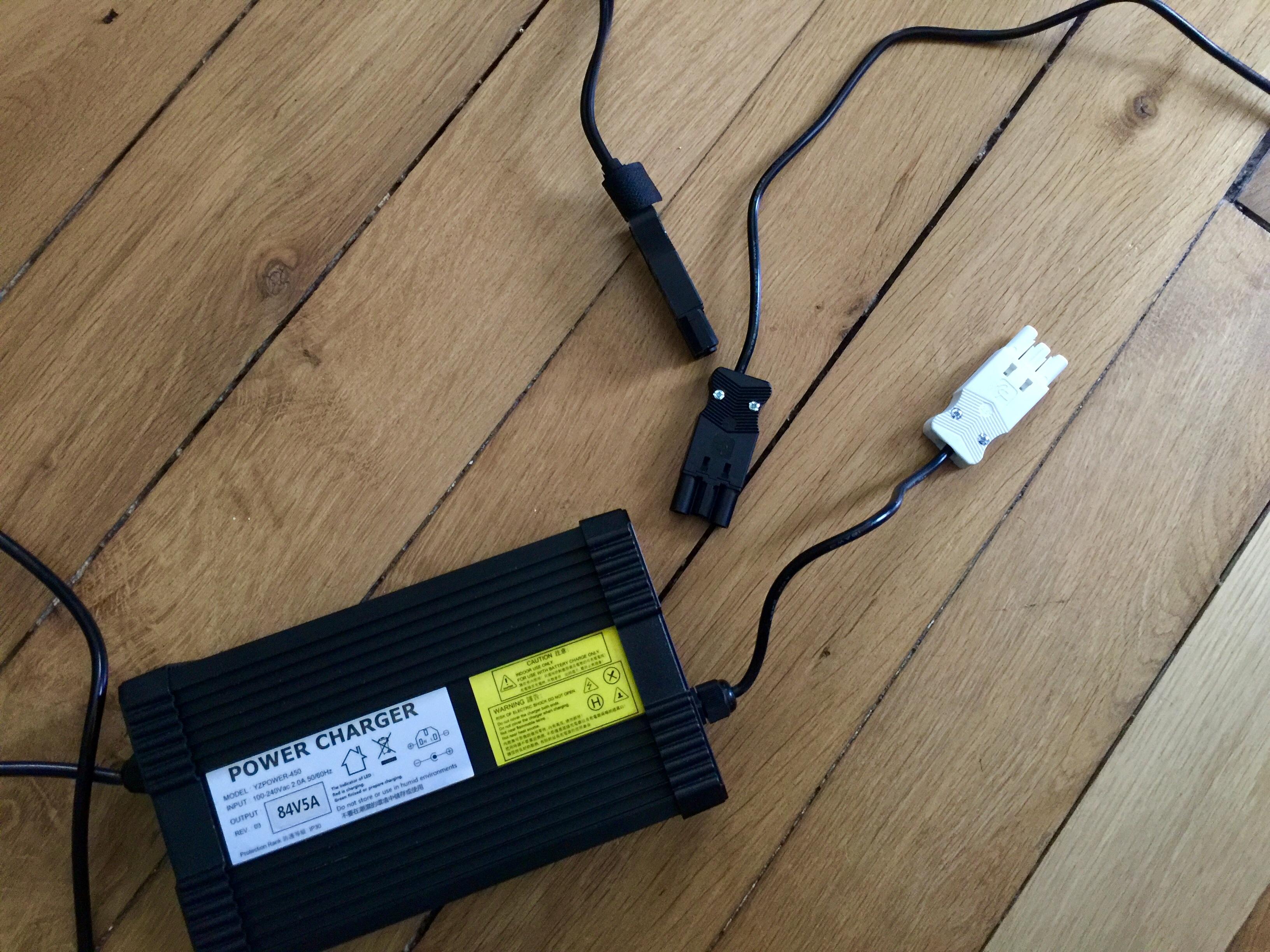

Hello, n'étant pas satisfait du bricolage maison pour raccorder mes différents câbles j'ai opté pour cette solution plug and play bien plus esthétique et "sure" niveau connexion. ça me permet de changer de câble facilement sans les avoir tous branchés en permanance. Je vous laisse découvrir ça en image :

[thibbea]

Salut, tu as trouvé tes prises lenovo où ?



Merci

[Polobison]

Moi sur eBay en chine avec fils déjà souder au connecteurs et mouler un peux plus de 2€

[nthierry]

Bonsoir,

@gordas06, super les photos.

As tu conservé le "Y" lenovo pour ta Ks ? Mes souvenirs en électricité remonte à loin mais avec les prises Lenovo en parallèle, l'intensité est divisé par deux (je me trompe peut être), donc chaque des ports reçoit 2.5A .

pour la V8 la question ne se pose pas mais pour la Ks, est ce mieux d'avoir 2 ports à 2.5A ou un seul à 5A ?

et aurais tu essayé de charger la Ks et la V8 en même temps ?

Modifié le 15 octobre 2018 par nthierry
complément

[Polobison]

Oui c’est mieux deux pour le connecteur main 1cm derrière dans ta roue tous est connecté ensemble sur un petit circuit imprimé .

[BatMat]

Il y a 18 heures, thibbea a dit :

Salut, tu as trouvé tes prises lenovo où ?



Merci

Sur AliExpress, 2€ le connecteur. Ouï j’ai conservé la charge via 2 ports. Donc, 2,5A par ports. Je pourrais charger avec un seul port car KS a confirmé que chaque port peut encaisser 5A mais je préfère repartir la charge. Pour ce qui est de charger en même temps les deux roues: ABSOLUMENT PAS. Si ta v8 est à 80% et ta KS 20% comment le chargeur va t il faire pour stabiliser la fin de charge etc? C est une roue à la fois.

[freestylers31]

Bonsoir

c'est bien celui-la ?

https://fr.aliexpress.com/item/DC-Astuce-Connecteur-Cordon-d-ordinateur-portable-C-ble-Pour-Lenovo-IdeaPad-Yoga-Carr-Connecteur-Chargeur/32836882637.html?spm=a2g0w.search0604.3.61.30d8c9272cgWEG&ws_ab_test=searchweb0_0%2Csearchweb201602_2_10065_10068_318_319_10696_450_10084_10083_10618_452_535_534_10304_533_10307_10820_532_10821_10302_204_10843_10059_10884_10887_100031_320_10103_448_449%2Csearchweb201603_60%2CppcSwitch_0&algo_pvid=fe16087b-f67c-4b93-8b60-f5b2d0e87214&algo_expid=fe16087b-f67c-4b93-8b60-f5b2d0e87214-9

[Polobison]

Oui c est bien cela

[freestylers31]

Merci ?





[freestylers31]

@gordas06 elle viens d'ou la prise plug and play ?

[BatMat]

Il y a 13 heures, freestylers31 a dit :

@gordas06 elle viens d'ou la prise plug and play ?

tiens

https://www.conrad.fr/ce/fr/product/748993/Connecteur-dalimentation-Adels-Contact-162663V9-male-droit-Nbr-total-de-poles-2-PE-16-A-noir-1-pcs/SHOP_AREA_17374

https://www.conrad.fr/ce/fr/product/749080/Connecteur-dalimentation-Adels-Contact-165653V9-femelle-droit-Nbr-total-de-poles-2-PE-16-A-blanc-1-pcs/SHOP_AREA_17374

[freestylers31]

Parfait merci !
