FAQ Speedway 5

[Caradoc]

il y a 32 minutes, Ujio235 a dit :

j'ai monté des exa a5 re à l'arrière, peu importe la pression que je met, même en descendant à 50 psi, ils sont souple au départ, puis à force de rouler, il deviennent vraiment dur et finissent par ne plus rien amortir du tout

Pas cool ça...

Personnellement j'espère récupérer ma Speedway 5 dans la semaine et après avoir roulé un peu avec les amortisseurs d'origine (pour voir) je monterai 4 RR1 que j'ai commandé et reçu.

Je ferai un retour le moment venu mais ton témoignage sur tes RE me refroidi pour le coup. Dans l'idée, au bout de combien de kilomètres elles durcissent ?

[Ujio235]

Même pas 3 km, je rentre au garage relubrifie, saute dessus pour enfoncer au max l'amortisseur, et sa repars, mais sinon c'est vraiment dur et j'ai le dos ruiné. Pour comparer ma e-twow like est plus confortable quand même...

[Caradoc]

Ha oui, carrément.

C'est peut-être tes exemplaires qui ont a soucis (ou un des deux seulement ? car les deux en même temps ça ferait beaucoup pour un hasard) car ils sont quand même assez répandus et ils ont à priori une assez bonne réputation. Je me dis que si ce genre de soucis était lié a ce modèle on en aurait entendu parler...

[Ujio235]

Je sais pas justement je demande car sur le sujet ils ont l'air de dire que les re sont trop dur, et qu'il faut impérativement mettre des rr1 a double chambre

[Caradoc]

En effet, il faudrait davantage de précisions de la part de ceux qui trouvent les "simple chambre" trop dures.



Mais il y a tout de même une différences entre être "trop ferme" et "devenir trop ferme après un certain temps".



Je n'y connais pas grand chose en amortisseurs à air mais j'imagine qu'une fois que le réglage/gonflage est fait il ne doit en théorie plus bouger. Et surtout pas sur une période aussi courte.

[Ujio235]

Après un couple d'heure a essayer de les bricoler, j'ai démonter un amortisseur l'un après l'autre en roulant sur un seul amortisseur gonfler a 100psi, c'est beaucoup plus confortable, mais la contrainte doit être trop forte sur l'autre côté de l'axe. Du coup j'ai surtout l'impression que les amorto avait du mal a se roder du a la faible pression et le peu de débattement qu'il y avait. J'ai remonter les deux gonfler a 40 psi chacun et sa a l'air mieux, je pense qu'il avait juste besoin d'en prendre un peu plein la gueule pour se faire.

[Ujio235]

Après la conception de la fourche arrière et le placement des amortisseurs fais que dans tous les cas le filtrage des petite aspérités reste pas top.

[Walace59]

Il y a 17 heures, Caradoc a dit :

Pas cool ça...

Personnellement j'espère récupérer ma Speedway 5 dans la semaine et après avoir roulé un peu avec les amortisseurs d'origine (pour voir) je monterai 4 RR1 que j'ai commandé et reçu.

Je ferai un retour le moment venu mais ton témoignage sur tes RE me refroidi pour le coup. Dans l'idée, au bout de combien de kilomètres elles durcissent ?

Salut sais à toi la SpeedWay 5 blanc avec les freins et les supention changé sur funtrott ?

[Raf]

Il y a 21 heures, Caradoc a dit :

Pas cool ça...

Personnellement j'espère récupérer ma Speedway 5 dans la semaine et après avoir roulé un peu avec les amortisseurs d'origine (pour voir) je monterai 4 RR1 que j'ai commandé et reçu.

Je ferai un retour le moment venu mais ton témoignage sur tes RE me refroidi pour le coup. Dans l'idée, au bout de combien de kilomètres elles durcissent ?

C'est Top que tu es les deux pour comparer ça ! Tiens au courant et fais nous un retour sur les RE et les RR1, nous mettrons la FAQ à jour avec ces infos ??

[Caradoc]

Il y a 23 heures, Ujio235 a dit :

J'ai remonter les deux gonfler a 40 psi chacun et sa a l'air mieux, je pense qu'il avait juste besoin d'en prendre un peu plein la gueule pour se faire.

C'est en effet possible qu'il leur fallait un petit rodage. Je l'espère pour toi.



Il y a 7 heures, Walace59 a dit :

Salut sais à toi la SpeedWay 5 blanc avec les freins et les supention changé sur funtrott ?

Non. La mienne sera noire, même si j'ai longtemps hésité avec la blanche.



Il y a 4 heures, Raf a dit :

C'est Top que tu es les deux pour comparer ça ! Tiens au courant et fais nous un retour sur les RE et les RR1, nous mettrons la FAQ à jour avec ces infos ??

Pas de soucis pour le retour ?

En revanche ça sera entre les amortisseurs d'origine, ceux livrés en sortie de carton, et les RR1 à double chambre. Je n'ai pas de RE.

[Lancel]

Le 11/05/2019 à 14:47, Raf a dit :

Inspiré grandement par le post de Koxx sur la SW Mini Pro 4, ça nous aurai coûté trop chère de lui en acheter une pour qu'il fasse une FAQ

Merci à Lionel S., Greg, Shadow, Erwan pour les tutos et les images

N'utilisez pas l'outil fourni avec la trottinette pour son entretien courant mais garder le pour les urgences.

Utiliser des outils Dexter et/ou Facom afin de ne pas abîmer plus les vis qui ne sont pas de la meilleure qualité..

Ce que vous trouverez dans cette FAQ :

Caractéristiques
Manuel en Français
Essais vidéo
Groupe Facebook
Groupe Telegram
Après le déballage
Diagramme câblage électrique contrôleur SW5
Entretien et problèmes courants
 La trottinette est trop lourde
 Bridage à 25km/h en mode 3
 Serrage des vis
 Jeu des poignées
 Jeu dans la colonne
 Problème de freinage électrique
 Bruit de roulement
 Problème de coupure LCD avec extinction
 Problème gâchette accélérateur inopérante / pas d'accélération
 Étanchéité
 Démontage des poignées
 Nettoyage
 Tête de vis allen sans prise (foirée)
 Mettre du slime de prévention de crevaison dans ces pneus
Améliorer son freinage à partir de 30€ et changer ces plaquettes de freins
Réparation en boutique
Batterie
 Généralité
 Conditions idéales de stockage en cas de non utilisation
 Quand recharger
Réglages du LCD
Certificat conformité importateur FR
Certificat conformité CE
Poste de pilotage
 Gâchette au pouce
 Support smartphone GUB
 Supports rallonge
 Sacoche
Changer ces suspensions par des A5 RR
Changer son guidon et sa potence

*** Caractéristiques ***

User-Guide-Speedway-5.pdf 4 Mo · 7 downloads

Puissance en Watts : 2 x 1000W
Vitesse max en km/h : 60 - 65
Poids en kg : 30,84
Eclairage : 1 Phare Avant, 3 à l'arrière, Clignotants
Diamètre de la roue en pouces : 10
Temps de charge en heure : 13h
Temps de charge en heure avec chargeur rapide 6.5A : 3h
Capacité de la Batterie en Ampère Heure : 60V/24.4A
Pente maxi : 37%
Etanchéité : Waterproof and dustproof IP54
Taille plié : 125 cm, 57 cm, 40 cm
Pneu : Tubeless
Suspension : Double pneumatique avant et arrière
Freinage : Disque mécanique Reput avant et arrière et électrique régénératif



*** Manuel en Français ***

https://www.facebook.com/groups/ClubMinimotors/permalink/415273075909394/

User-Guide-Speedway-5.pdf 4 Mo · 7 downloads

Manuel en EN : https://cdn.shopify.com/s/files/1/0018/7616/4681/files/Speedway_V_Manual.pdf?17000635250396480990

*** Essai vidéo ***

Unboxing : https://www.youtube.com/watch?v=EJW4QG6w-A0

Test : https://www.youtube.com/watch?v=N4WxPQ67aX4

SW5 VS Zero 10x : https://www.youtube.com/watch?v=QnqrWfxuo48&t=685s

SW5 VS DT3 : https://www.youtube.com/watch?v=PiZ6h4Hjwc8&t=1s

SW5 VS Spider v1 : https://www.youtube.com/watch?v=BE-QbquCsqY

*** Groupe Facebook ***
https://www.facebook.com/groups/ClubMinimotors/

*** Groupe Telegram ***

https://t.me/joinchat/I_SvhBLRpq3UgI-HRSI_2w

*** Après le déballage ***
La trot est neuve ? Vérifier les points suivants :
- Serrage des vis
- Pression des pneus à 3 bars
- Chargement de la batterie à 100% avant la première utilisation

Ne Jamais se fier au % de batterie sur le LCD, mais regarder plutôt ce tableau très complet:

A noter que le BMS coupera lors d'une accélération quand le voltage sur le LCD passe sous les 55V

*** Diagramme câblage électrique contrôleur SW5 ***

*** Entretien et problèmes courants ***

La trottinette est trop lourde:
Le poids de la trottinette est conséquent et la porter sans une poignée de transport devient très vite compliqué.

• 25€ chez FunTrott: https://funtrott.fr/p/poignee-speedway-5-rouge
• 70€ pour la courbée de Carbnonerevo chez Fastride : https://fastride.fr/p/poignee-arriere-courbee-carbonrevo

Bridage à 25km/h en mode 3:
Le bridage de vitesse électrique est en place (la loi a Française à partir de septembre 2019 imposera 25km/h maximum).
Il faut ouvrir le deck (plateau) par l'avant, sortir le contrôleur.
Tuto vidéo (baisser le son)

Serrage des vis :
Les vis sont a resserrer après l'achat, et à vérifier régulièrement.
Il est conseillé de mettre du frein filet (Loctite bleu) sur l'ensemble des vis.

Attention, les vis sont de mauvaises qualités, donc, ne pas trop forcer lors du serrage.

Jeu des poignées :
Si vous avez du jeu dans les poignées, vous pouvez légèrement desserrer la vis qui devient visible lorsque vous replier les poignées. Dévisser doucement, le réglage est précis.
Si le jeu reviens, il est conseillé de mettre de la Loctite bleu pour bloquer la vis (en effet, elle se 'visse' toute seule et le jeu revient)
Nota: éviter de porter la trottinette par les poignées. La prendre par la colonne.
Vidéo : https://www.youtube.com/watch?v=YOL7AzmptUQ
Vidéo : https://www.espritroue.fr/topic/8093-éliminer-le-jeu-dans-les-barres-de-guidon-de-la-speedway-mini-iv/

Jeu dans la colonne :

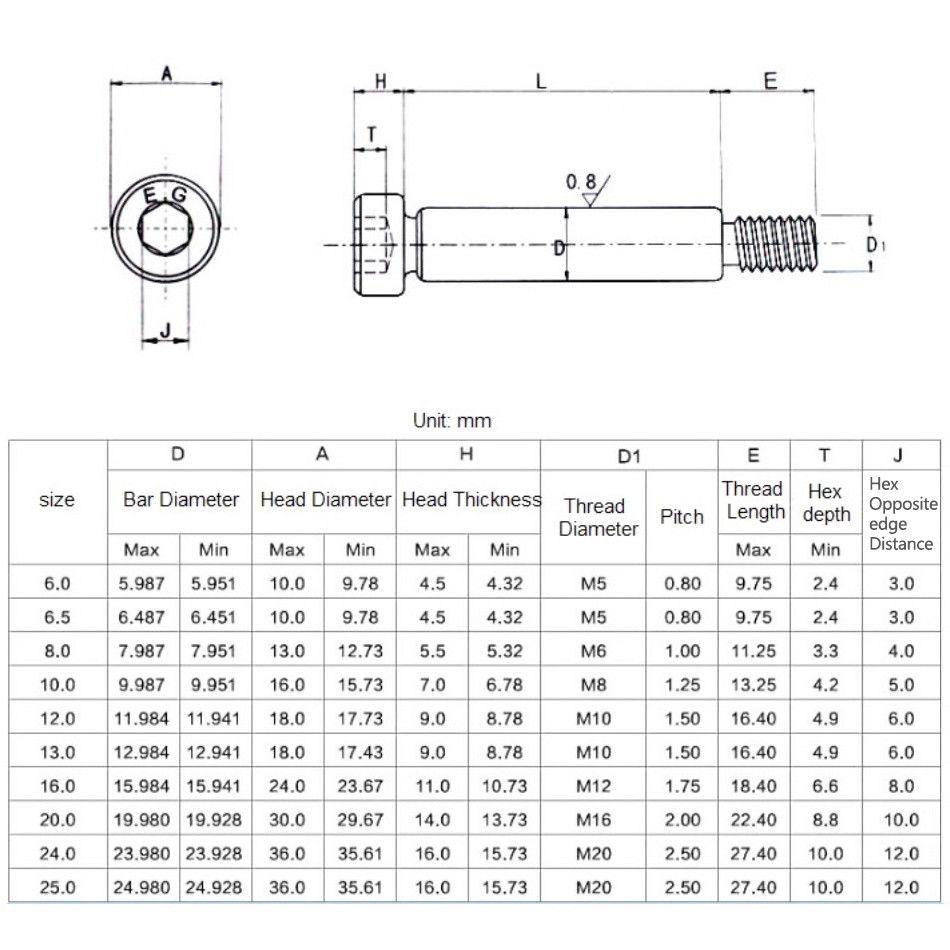

Changer la vis sur l'image ci-dessous par une épaulée sur le système de pliage : VIS EPAULEE 8X50/M6 ACIER 12.9 ISO 7379

https://www.visseriefixations.fr/vis-epaulee-8x50-m6-acier-12-9-iso-7379.html

https://www.ebay.fr/itm/12-9-HIGH-TENSILE-SHOULDER-BOLTS-SOCKET-SCREWS-TOOL-POST-SCREWS-D8-6MM-THREAD/322989201754?ssPageName=STRK%3AMEBIDX%3AIT&var=512125660682&_trksid=p2060353.m2749.l2649

Garder en tête que l’écrou d'origine n'ira pas sur cette nouvelle vis, pensez à prendre un écrou de 8 et mettre de la graisse blanche au lithium pour faciliter l'insertion.

Problème de freinage électrique :
- Vérifier que le frein électrique est bien activé (cf. notice / réglage Pa)
- Vérifier si l'appui sur la poignée de frein augmente la luminosité des feux AR et affiche un '!' sur l'afficheur LCD
- Si le voyant est tout le temps allumé, cela signifie que le capteur électrique dans la poignée de frein est abîme.
- Si le voyant ne s'allume jamais, cela signifie que le capteur électrique dans la poignée de frein est abîmé ou que le câble qui va du capteur au contrôleur est abîmé.

Bruit de roulement :
Après une sortie humide, il arrive que les roulements ne soient plus assez graissé et se mettent à faire du bruit. Utiliser alors une graisse lithium en spray pour lubrifier les roulements.
Nota : éviter le WD40 classique car c'est un dégrippant qui ne graisse pas vraiment (WD40 fait de la graisse blanche lithium).
Si le problème n'est pas résolu, il faudra alors changer ces roulements.

Problème de coupure LCD avec extinction :
- si la batterie est chargée au dessus de 40% (sinon, charger la)
- cf. section batterie

Problème gâchette accélérateur inopérante / pas d'accélération :
Si tout s'allume, que le frein n'est pas bloqué (feux allumés et icône sur le LCD), que le démarrage kickstart n'est pas activé (pas de 'PAS' affiché sur le LCD), mais que la mini n’accéléra pas, il est possible que l'aimant qui détecte la position de la gâchette soit sorti de son logement.
Un symbole avec la bobine sur l’écran LCD (cf code d'erreur plus haut) peut alors être affiché sur le LCD.
Il faut ouvrir le lcd, et vérifier le capteur a effet hall et l'aimant.
L’aimant qui est dans dans la partie mobile arrondie est peut-être décollé et sorti de son logement.
L'aimant ne doit pas toucher le capteur, un léger espace doit être gardé.
Remettre l'aimant en place.
Si le capteur est bien en place, l’électronique du LCD peut être HS (il faudra remplacer tout l'écran), ou le câble reliant le LCD au contrôleur est peut-être endommagé (cf. problèmes électriques).
Vidéo : https://www.youtube.com/watch?v=fLtv11Om6OU&feature=youtu.be&fbclid=IwAR0tq6LKJ-m5_VqCBjD_cPMHoMdAvjLtm-GL79i-cfVHCvG7ekQ_PB6Af64

Étanchéité :

Attention, ces manipulations peuvent vous faire perdre votre garantie constructeur !
Il est conseillé d'améliorer cette étanchéité avec du silicone :
- autour des cotés droits/gauche du deck
- autour du petit capot à l'avant du deck
Pour le LCD (qui n'est pas vraiment étanche à cause de la gâchette), en cas de grosse averse, il est possible de mettre un ballon de baudruche pour protéger le LCD tout en gardant le bon usage de la gâchette d'accélération

Démontage des poignées:
Pincer le caoutchouc des poignées, et insérer un petit tournevis. Mettre un peu de WD40. Retirer le tournevis, et essayer de tourner la poignée. Si ca ne vient pas, mettre un peu plus de WD40 tout autour. Ensuite, en tournant et tirant, la poignée doit venir. Bien essuyer le WD40 avant de remettre la poignée.
Si la poignée tourne sur elle même, mettre un peu de chatterton autour du tube de la poignées pour augmenter légèrement son diamètre.

Nettoyage :
Il est possible d'utiliser un produit nettoyant pour vélo de chez Decathlon (BIKE CLEANER pour BTWIN) pour nettoyer le grip du deck. On penche la trott pour limiter les écoulements et évacuer l'eau sale , on lavera sans trop arroser et on s'assurera de ne pas inonder le compartiment batterie). Bien sécher.
Sinon, brosse, eau et liquide vaisselle. Toujours faire attention aux parties ou les câbles/parties électriques passent.

Tête de vis allen sans prise (foirée) :
Mettre du dégrippant et laissé agir toute la nuit.
Mettre un élastique autour de la clef et rentrer le tout dans le trou et dévisser.
Nota: il est possible de chauffer la vis avec un sèche cheveux pour dilater les métaux et faciliter le dévissage.
Si ça ne vient pas, dremel pour faire une fente et utiliser un tournevis plat.
Autre possibilité, plus brutale, enfoncer de force un tournevis plat (avec marteau si nécessaire).

Mettre du slime de prévention de crevaison dans ces pneus:

Les crevaisons étant souvent un des gros soucis de tout possesseur de Trot, une solution de prévention marche très bien sur les Tubeless, le SLIME.

Un tube comme celui-ci suffit pour les 2 roues:

https://fastride.fr/p/slime-emergency-flat-tyre-repair-tubeless-pneu

Comment le mettre :

https://www.youtube.com/watch?v=3LAqubBLzYc

Penser à bien rouler après pour que le Slime se mette bien sur tout le pneu.

A garder en tête que le moteur est indépendant de la jante pour faciliter le changement de pneu:

*** Améliorer son freinage à partir de 30€ ***

L'achat d’étrier Xtech est très simple à poser et coûte 30€ sur Ali ou 80€ en France et améliore beaucoup le freinage !

MTB Road HB-100 MTB Road Line Pulling Hydraulic Disc Brake Calipers Front & Rear Mountain bike disc brake E-BIKE disc brake

Sur Ali:

https://www.aliexpress.com/item/MTB-Road-HB-100-MTB-Road-Line-Pulling-Hydraulic-Disc-Brake-Calipers-Front-Rear-Mountain-bike/32954873935.html?tt=ae.CopyActivity&aff_platform=default&cpt=1557257213284&sk=UKFbUG0&aff_trace_key=cd875b7f8bf54f5284360259a9038b77-1557257213284-05873-UKFbUG0&terminal_id=feacd04578c34e258679c485fbbd1cd0

Sur Fastride:

https://fastride.fr/pt/p/etrier-de-frein-xtech

Il suffit de garder les supports d’étrier des Repute d'origine et mettre les étriers Xtech à leur place et garder ces Disques de frein d'origine. Cela prend 10 minutes

Ensuite régler vos freins en suivant ce tuto:

youtube.com/watch?v=EVZIUkBVmb8

*** Changer ces plaquettes de freins ***

La référence des plaquettes de frein pour les étriers d’origines Repute est la suivante:

https://fastride.fr/p/plaquette-de-frein-speedway-spider-ultra-dt3

Ou chez Ali: https://fr.aliexpress.com/item/4-Pairs-Bicycle-Ceramics-Disc-Brake-Pads-for-MTB-Hydraulic-Disc-Brake-SHIMAN0-SRAM-AVID-HAYES/32793629838.html?spm=a2g0s.9042311.0.0.4cb96c37H6IWGh

La référence des plaquettes de frein pour les étriers Xtech est la suivante (4 pairs):

https://fr.aliexpress.com/item/4-Pairs-Bicycle-Ceramics-Disc-Brake-Pads-for-MTB-Hydraulic-Disc-Brake-SHIMAN0-SRAM-AVID-HAYES/32793629838.html?spm=a2g0s.9042311.0.0.4cb96c37H6IWGh

Plaquette Shimano en Métal compatible Xtech : https://www.probikeshop.fr/plaquettes-shimano-xtr-m06-metal/568.html

*** Réparation en boutique ***
Les magasins qui sortent du lot pour le SAV en région parisienne sont  :

Fastride (levallois) : https://fastride.fr

FunTrott (citry sur marne à 1h15 de paris) : https://funtrott.fr

*** Batterie ***

Le BMS coupera quand sur le LCD le voltage descendra sous les 55V

Sujet général :

Conditions idéales de stockage en cas de non utilisation :
- chargée entre 50 et 80%

Quand recharger :
Recharger 1 heure après l’arrêt (sinon la batterie est chaude et il peut y avoir un peu de condensation).
Ne pas décharger la batterie à fond (0% ou 43V), ça abîme les batteries au lithium.
Ne pas laisser à charger pendant plus de 24h.
En dehors de ça, recharger n'importe quand, les batteries lithium n'ont pas d'effet mémoire et le nombre de cycles de charge donné par le constructeur est pour un cycle complet (une charge de 50% a 100% compte donc pour 1/2 cycle).

*** Réglages du LCD ***

- Mode 3 : vitesse maximale, non bridée (env 65km/h)
- Mode 2 : vitesse moyenne bridée à ~45 km/h
- Mode 1 : vitesse faible, bridée à  ~30 km/h

Pour le changer, vous appuyez sur le bouton "MODE".

Pour accéder au réglages du compteur, il faut laisser appuyer simultanément les boutons "SETTING" et "MODE" pendant environ 3s, vous arrivez sur l'écran des réglages.

P0 (Taille de la roue en pouces) Val. Défaut : 10
Utilisé pour la vitesse et le kilométrage.

P1 (Voltage de batterie) Val. Défaut : 60
Indique la tension nominale de la batterie.

P2 (Nombre de paires de pôles) Val. Défaut : 15
Ne pas changer

P3 (Sélection du signal de vitesse) Val. Défaut : 0
Affichage de la vitesse en interne sur le compteur =0, affichage de la vitesse en externe = 1
Ne pas changer

P4 (affichage distance-vitesse en km/miles) Val. Défaut : 0
Affichage en km et km/h = 0, affichage en miles et mph = 1

P5 (Mode de démarrage) Val. Défaut : 0
Démarrage instantanée = 0 mode déconseillé. Non sécuritaire.
Démarrage assisté = 1. Mode conseillé, il suffit d’une très légère impulsion sur la trottinette pour que la gâchette soit active.

P6 (Régulateur de vitesse) Val. Défaut : 0
0= pas de régulateur
1= régulateur au bout de 8 secondes (pour annuler le régulateur, accélérer ou freiner)

P7 (accélération progressive) Val. Défaut : 0
0= accélération directe. mode déconseillé. L’accélération est très violente. Ce paramètre n’influe pas uniquement sur le démarrage, mais aussi sur la réactivité de la gâchette en reprise.
Réglage de l’accélération progressive entre 1 et 5, du plus rapide (1) au moins rapide (5)

P8 (Limiteur de vitesse) Val. Défaut : 100
Réglage de la vitesse maxi, entre 0% et 100%

P9 (Couple du moteur) Val. Défaut : 2
1= couple à 50%, 2= couple à 75%, 3= couple à 100%

PA (Frein électronique (EBS)) Val. Défaut : 0
0= pas de frein électronique, 1 à 5 frein électronique activé (1 moins fort à 5 plus fort)

PB (Luminosité du rétroéclairage) Val Défaut : 3
Réglage de l’intensité d’éclairage (LCD) entre 1 et 5

*** Certificat conformité importateur FR ***

*** Certificat conformité CE ***

CE.pdf 837 Ko · 13 downloads

*** Poste de pilotage ***
- Gâchette au pouce : https://fastride.fr/p/gachette-d-acceleration-type-quad-ave…

- Support pour smartphone GUB : https://fastride.fr/p/support-telephone-gub



- Barre d’accessoire pour cintre : https://funtrott.fr/p/support-de-rallonge

- sacoche de direction semi-rigide : https://fastride.fr/p/sacoche-colonne-de-direction-semi-rigide

*** Régler ces amortisseurs ***

Les suspensions d'origines font le job, il existe un réglage permettant de les rehausser pour plus de confort et de souplesse mais avec perte de tenue de route.

Il suffit pour cela de retirer cette vis et de la mettre dans le trou à côté:

Attention, vous devez retirer les 2 amortisseurs arrière en même temps afin de pouvoir changer le trou.

Si vous faites l'arrière, vous devez aussi faire l'avant et vice-versa. La trottinette gagnera 4/5 cm en hauteur et la béquille fonctionnera moins bien

*** Changer ces amortisseurs ***

Afin d'encore amélioré le confort, certains installent des suspensions pneumatiques réglable avec un embout de pompe spécifique.

La marque est KindShock et les modèles A5:

RR1 : réglage de façon personnalisé avec ces 2 chambres d'air (positive et négative) pour régler la précontrainte et la sensibilité.

RE : réglage avec une seul chambre d'air positive pour paramétrer la précontrainte (fermeté du ressort pneumatique).

Les A5 RR1 sont recommandés en dimension 125 pour l'arrière:

https://fr.aliexpress.com/item/Kind-shock-ks-A5-RR1-RE-soft-car-adjustable-shock-absorber-device-125mm-150MM-bike-rear/32795334230.html

Le système de double chambre Des KS A5 RR1:

Nous étudions encore l'avant entre des A5 RR1 et des KS291.

*** Changer son guidon et sa potence ***

- Colonne en carbone de 50cm, diamètre 25/21mm (3 vis à dévisser à la base de la colonne d’origine)
https://fr.aliexpress.com/…/500mm-3k-Carb…/32738654874.html…

https://www.tubecarbone.com/fr/

https://fastride.fr/p/colonne-de-direction-carbonrevo-pour-speedway

- Adaptateur de 25 vers plus pour potence chez décathlon:

https://www.decathlon.fr/adaptateurs-universels-potence-id_…

- Potence en aluminium Spike, Wake ou Spoon :

https://fastride.fr/search?q=potence

Lien WAKE sur ALIEXPRESS

- Cintre carbone Next ou Wake, voir pliable avec le Xtasy:

https://fastride.fr/search?q=cintre

Lien WAKE sur ALIEXPRESS

Lien NEXT sur ALIEXPRESS

https://fastride.fr/p/cintre-xtasy-pliant-avec-potence

- Changement au passage des poignées si besoin :
https://fastride.fr/p/poignee-de-guidon-spank

Quelques Speedway 5 custom :



Bon visiblement, il y a un problème pour la vis VIS EPAULEE 8X50/M6 ACIER 12.9 ISO 7379 !

Je l'ai bien reçue mais l'écrou de 8 est beaucoup trop grand !!! Ca ne serait pas du 6 voire du 5 ?

[Christian-91]

Il y a 2 heures, Lancel a dit :

Bon visiblement, il y a un problème pour la vis VIS EPAULEE 8X50/M6 ACIER 12.9 ISO 7379 !

Je l'ai bien reçue mais l'écrou de 8 est beaucoup trop grand !!! Ca ne serait pas du 6 voire du 5 ?

Sur ma Speedway-4 j'ai mis une vis de 70X6 la partie non fileté ("épaulement") est bien de 48 voir 50 j'ai ajouté des rondelles pour que l'écrou bloque bien l'enssemble, je n'ai pas couper la vis qui dépasse un peu plus, il faut faire gaffe au diamètre, souvent les vis de 6 ne font que 5.8, donc 2 dixièmes de jeu minimum garantie en bas, mais en haut sur le guidon ça donne l'impression qu'il y a plus !

Pour la SW5 je ne sais pas si la vis est du même diamètre mais tu a l'air de penser que oui

Modifié le 22 mai 2019 par Christian-91

[Lancel]

En tous les cas, l'écrou de 8 est bien trop grand !! ?

[Raf]

Il y a 20 heures, Lancel a dit :

En tous les cas, l'écrou de 8 est bien trop grand !! ?

Salut,



Sur ma vis j'ai utilisé un écroué de 8. Dis nous la taille du tiens et on mettra à jour la faq au besoin ?

Ma vis viens de Cergy vis.

[Lancel]

Il y a 2 heures, Raf a dit :

Salut,



Sur ma vis j'ai utilisé un écroué de 8. Dis nous la taille du tiens et on mettra à jour la faq au besoin ?

Ma vis viens de Cergy vis.

Ma vis vient aussi de Cergy Vis (J'ai cliqué sur votre lien dans la FAQ) et l'écrou de 8 vient aussi de Cergy Vis !!! Je leur ai demandé un écrou de 8 nylstop. Je ne comprends plus rien...

[Christian-91]

Il y a 1 heure, Lancel a dit :

Ma vis vient aussi de Cergy Vis (J'ai cliqué sur votre lien dans la FAQ) et l'écrou de 8 vient aussi de Cergy Vis !!! Je leur ai demandé un écrou de 8 nylstop. Je ne comprends plus rien...

Ne cherche pas, la vis a un diamètre de 8, mais le filetage est m6, donc écrou pour vis de 6,

Vis de 8 avec filetage de 6, plus qu'a trouver un écrou qui va bien

Attention,  c'est la partie non filetée qui doit faire 48/50

Donc au total ça deviens L=48 voir 50 et E=épaisseur rondelles + épaisseur écrou +2 à 5 millimètres minimum, L=50+E=10

Pour la vis, vous êtes sur que c'est du 8 ? car sur la SW-4 c'est du 6



Sur le 2eme lien "eBay" ça se vois à l'œil sur la photo





Le ‎22‎/‎05‎/‎2019 à 10:03, Lancel a dit :

VIS EPAULEE 8X50/M6 ACIER 12.9 ISO 7379 !



Modifié le 23 mai 2019 par Christian-91

[Lancel]

Tu dois avoir raison. J'avais lu 8 alors que le filetage est de 6.....?

[Christian-91]

Il y a 3 heures, Lancel a dit :

J'avais lu 8 alors que le filetage est de 6.....

Une vis normale comme j'ai acheté à un diamètre de 6 sur toute la longueur, j'ai bien une partie non filetée de 50 et le reste oui, donc vis de 6 + écrou de 6 (c'est valable avec une de 8 + écrou de 8)

La vis proposé a un épaulement de 8 et un filetage de 6, c'est ce qui peut mettre dans l'erreur si on ne regarde pas attentivement, d'ailleurs dans un premier temps je ne l'avais pas vue, comme je ne comprenais pas ce que tu disait alors j'ai fouillé  sur les liens

[Lancel]

Il y a 3 heures, Christian-91 a dit :

Une vis normale comme j'ai acheté à un diamètre de 6 sur toute la longueur, j'ai bien une partie non filetée de 50 et le reste oui, donc vis de 6 + écrou de 6 (c'est valable avec une de 8 + écrou de ?

La vis proposé a un épaulement de 8 et un filetage de 6, c'est ce qui peut mettre dans l'erreur si on ne regarde pas attentivement, d'ailleurs dans un premier temps je ne l'avais pas vue, comme je ne comprenais pas ce que tu disait alors j'ai fouillé  sur les liens

??

[Raf]

Merci pour ces feedback. J'ai corrigé la taille de l'écrou pour éviter les confusions !

N'hésitez pas à remonter les quelques coquilles, c'est comme ça qu'on arrivera à une faq au top ?
